WAVESHARE ZED-F9P GPS-RTK HAT Niveau de centimètre Valeur Multi-bande RTK Différentiel Module GPS pour Raspberry PI

De la marque WAVESHARE votre produit vous offrira une qualite irreprochable !

Caractéristiques

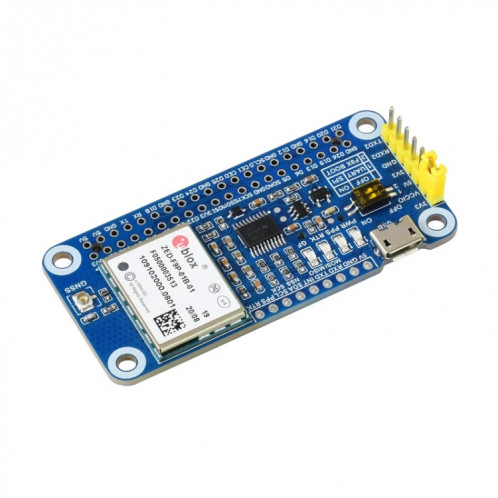

Il s'agit d'un chapeau de gnss Raspberry Pi de niveau de centimètre précis basé sur Zed-F9P. Il fournit des fonctionnalités telles que Multi-Band RTK avec des temps de convergence rapides, un taux de mise à jour élevé, une prise en charge du mode RTK de base mobile, une réception simultanée de 4 systèmes GNSS, une prise en charge des systèmes de positionnement favorisé, un positionnement précis et rapide avec une dérive mineure et une capacité exceptionnelle pour les antipoofs et anti-brouillage.
En l'attachant simplement sur le PI, il est assez facile d'activer la capacité GNSS pour votre PI de framboise.

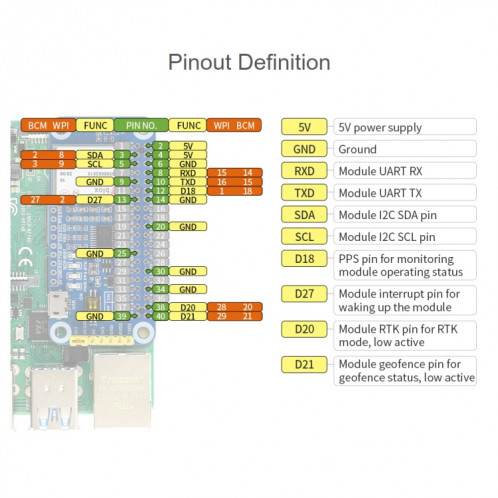

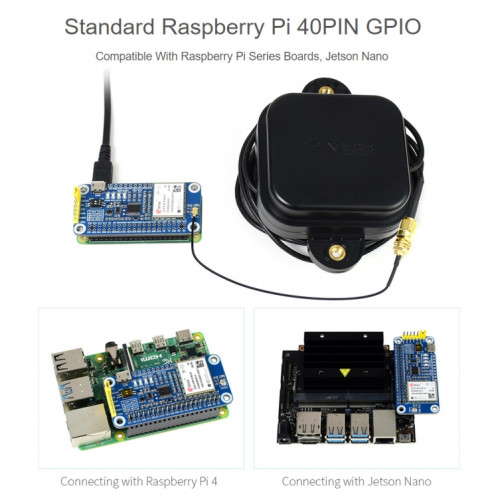

1. En-tête Standard Raspberry Pi 40pin GPIO GPIO, supporte les planches de la série PI de Raspberry, Jetson Nano
2. RTK multi-bandes avec temps de convergence rapide, précision de niveau de centimètre, taux de mise à jour élevé

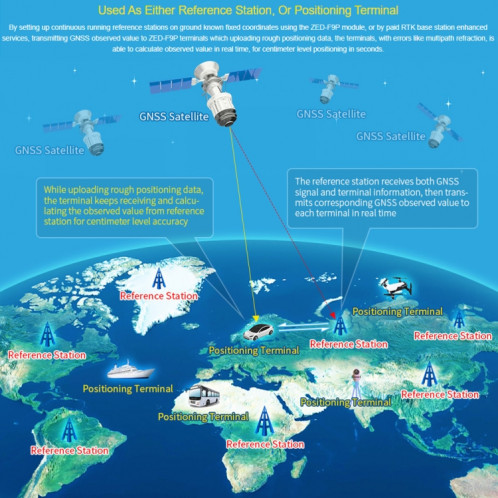

3. Prise en charge du mode RTK de base en mouvement, permettant la précision de la navigation et du centimètre terminale.
4. Soutenir la réception simultanée de 4 constellations GNSS (GPS, Beidou, Galileo et Glonass) et conserver toujours une faible consommation d'énergie

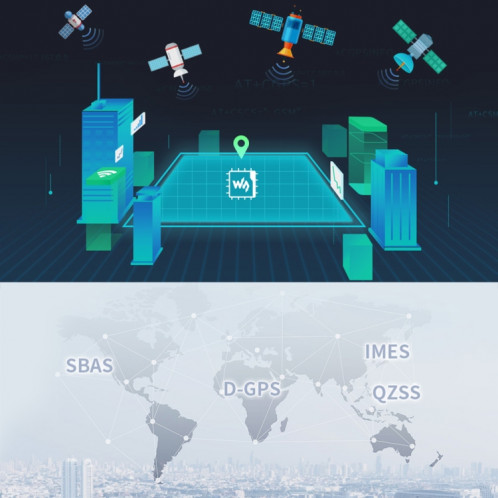

5. Support d'augmentation des systèmes, y compris SBAS, QZSS, IMES, D-GPS, améliorant les performances de positionnement de l'emplacement du service
6. Support A-GNSS (assisté GNSS), atteint ainsi le premier temps de positionnement lors de la mise sous tension, réduit la sensibilité de l'acquisition

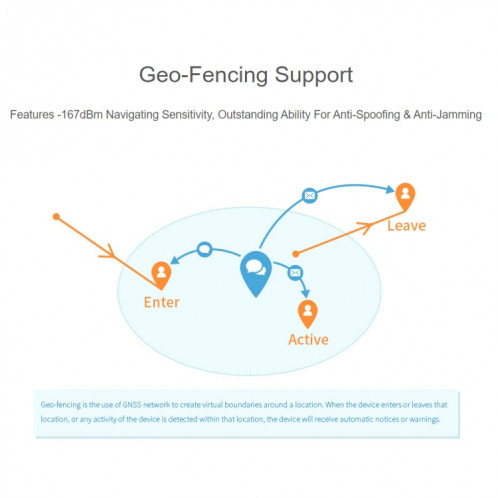

7. CARACTÉRISTIQUES -167DBM Navigation Sensibilité et capacité exceptionnelle pour anti-spoofing et anti-brouillage, supports de géo-esclavage
8. Soutenez U-Center, un moyen simple de configurer le module

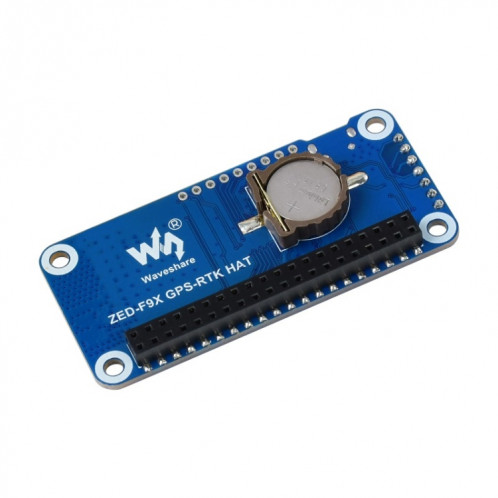

9. Porte-batterie intégrée, prend en charge la cellule rechargeable ML1220, pour conserver les informations sur les éphémères et les débuts
10. LED 4x indiquer le statut de fonctionnement du module
11. Venez avec des ressources de développement et manuel (exemples pour Raspberry Pi / Jetson Nano / Arduino / STM32)

Spécification
1. ZED-F9P : Réception simultanée, GPS
2. Bande de fréquences : Plate-forme U-Blox F9, GPS L1C / A L2C, SBAS, QZSS, Glonass L1OF L2OF, BEIDOU B1I B2I, GALILEO E1B / C E5B
3. Taux de mise à jour de la navigation :
-PVT : 20 Hz
-RTK : 25 Hz
- RAW : 25 Hz
4. Temps de convergence RTK : moins de 30 ans
5. Délai avant le premier correctif :
- Démarrage à froid : 29s
- Démarrage chaud : 2S
- Aide au démarrage : 2S
6. Précision de positionnement :
- PVT : 1,5 m CEP
- RTK (horizontal et vertical) : 0,01 m + 1ppm cète
7. SENSIBILITÉ :
- Suivi et navigationV-167 DBM
- RE-AcquisitionV-160 DBM
- Démarrage à froid : -148 DBM
- Démarrage chaud : -157 DBM
8. Précision de vitesse : 0,05 m/s
9. Précision de la rubrique 0.3 degrés
10. PPS de précision :
- RMS : 30ns
- 99% : 60ns
- Brouillage : +/- 11ns
11. Fréquence PPS : 0,25 Hz ~ 10 mHz (configurable)
12. Limites opérationnelles : Accélération (max) : 4G
13. Altitude (max): 50000m
14. Vélocité (max): 500m/s
15. Interface de communication : USB, UART (4800 ~ 921600bps, 9600BPS par défaut), I2C (max 400kHz), SPI (5 MHz)
16. Protocole : NMEA 0183 Version 4.10, UBX, RTCM 3.3
17. Alimentation : 5V
18. Courant global : moins de 120 mA à 5 V (mode de poursuite)
19. Courant de module : 130MA à 3V (statut de suivi)
20. Température de fonctionnement : -40 degrés C ~ 85 degrés C

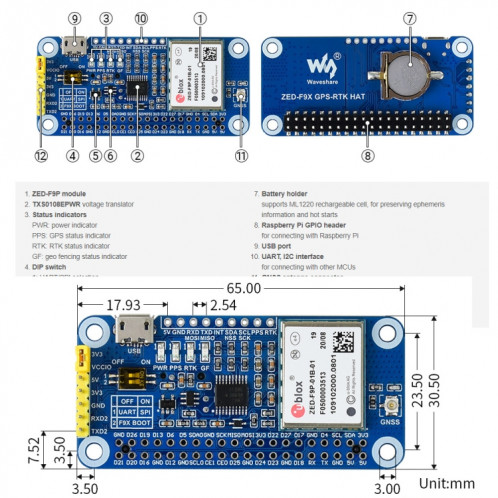

21. Dimensions : 65 mm x 30,5 mm

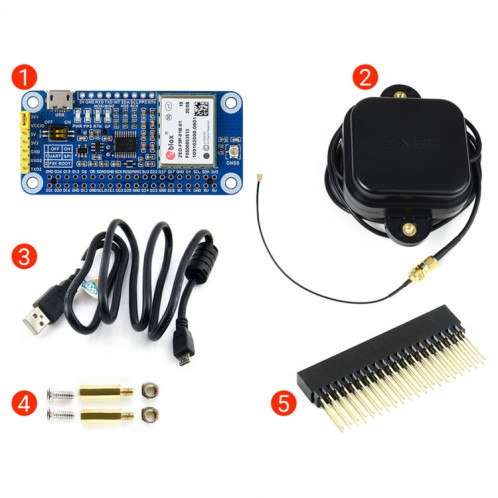

Liste de paquets
1. Chapeau Zed-F9P GPS-RTK X 1
2. Antenne multibande x 1
3. Câble USB-A à Micro-B x 1
4. Vis Pack x 1
5. Hauteur femelle 2x20 broches x 1
