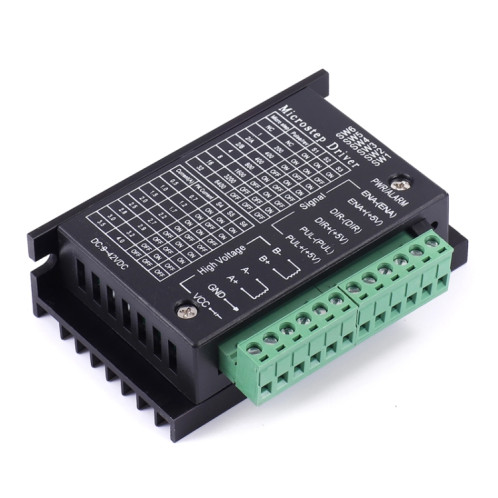

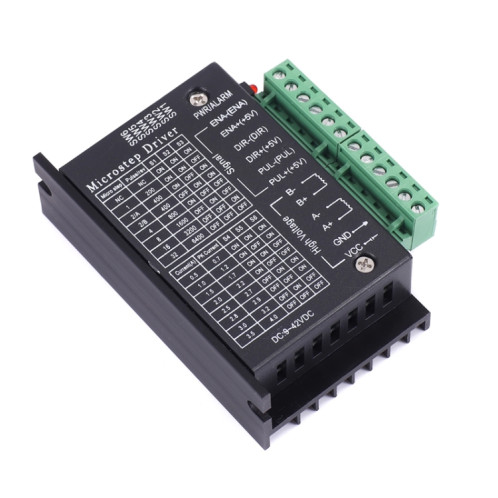

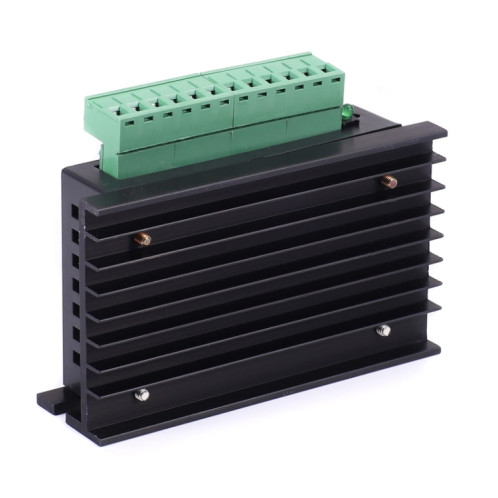

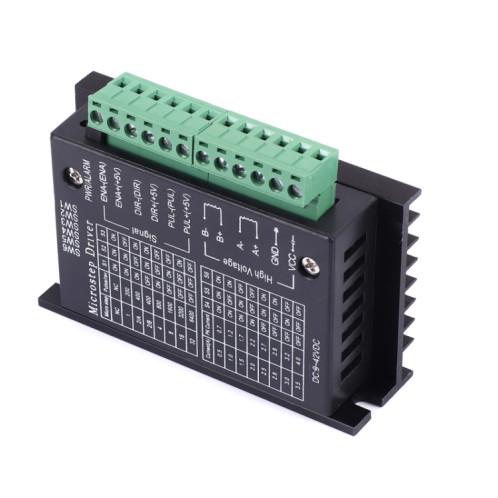

Pilote de moteur pas à pas TB6600 version mise à niveau 4,0 A 42 V CC 32 subdivisions 42/57/86

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

1. Alimentation 9V-40V DC
2. Pilote de courant de phase constant bipolaire à pont en H
3. Jusqu'à 4,0 A, huit courants de sortie sélectionnables
4. 6 modes de sous-division jusqu'à 32 sous-divisions sélectionnables
5. Isolation optique haute vitesse du signal d'entrée
6. Interface standard à impulsion simple commune positive
7. Fonction de maintien hors ligne
8. Boîtier semi-fermé pour les environnements plus exigeants
9. Fournit une fonction de verrouillage de courant semi-automatique à économie d'énergie
10. Protection thermique intégrée et protection contre les surintensités
11. Moteur pas à pas applicable : 42, 57, 86 type 2 phases 4 phases (4 fils 6 fils 8 fils)
12. Poids : environ 201 g
Description de la définition du terminal de connexion :
- Borne d'entrée de signal :
1. CP+ : borne positive d'entrée de signal d'impulsion
2. CP- : borne négative d'entrée de signal d'impulsion
3. DIR+ :borne positive de commande avant et arrière du moteur
4. DIR- : borne négative de commande avant et arrière du moteur
5. EN+ : borne positive de commande hors ligne du moteur
6. FR- : borne négative de commande hors ligne du moteur
-Connexion de l'enroulement du moteur :
1. A+ : connexion de la phase A+ de l'enroulement du moteur
2. A- : connexion de la phase A- de l'enroulement du moteur
3. B+ : connexion de la phase B+ de l'enroulement du moteur
4. B- : connexion de la phase B- de l'enroulement du moteur
-Connexions pour la tension de fonctionnement :
1. VCC : alimentation CC positive (remarque : 10 V ＜ VCC ＜ 42 V)
2. GND : alimentation CC négative
-L'interface du signal d'entrée à deux méthodes de connexion : les utilisateurs peuvent utiliser la méthode de connexion de l'anode commune ou la méthode de connexion de la cathode commune selon les besoins
1. Connexion de l'anode commune : connectez CP+, DIR+ et EN+ à l'alimentation du système de contrôle, si l'alimentation est de +5 V, elle peut être connectée directement, si l'alimentation est supérieure à+5V, il faut alors ajouter une autre résistance de limitation de courant externe R, pour s'assurer que le coupleur optique interne du driver peut fournir un courant de commande de 8-15mA. DIR-, EN- dans le niveau bas d'actif
2. Connexion de cathode commune : connectez CP-, DIR- et EN- à la masse du système de contrôle (SGND, isolé de la masse de l'alimentation) ; le signal d'entrée d'impulsion de courant +5V est ajouté via CP+ ; à ce moment, DIR+ et EN+ sont actifs à un niveau haut.
3. Remarque : la borne EN peut ne pas être connectée, le rotor du moteur est dans un état libre (état hors ligne) lorsque EN est valide, vous pouvez alors faire tourner manuellement le rotor du moteur pour effectuer le réglage qui vous convient.

Garantie

L'etroite collaboration entre High-Tech Place et ses fournisseurs nous permet de vous proposer une garantie commerciale de 2 ans.
