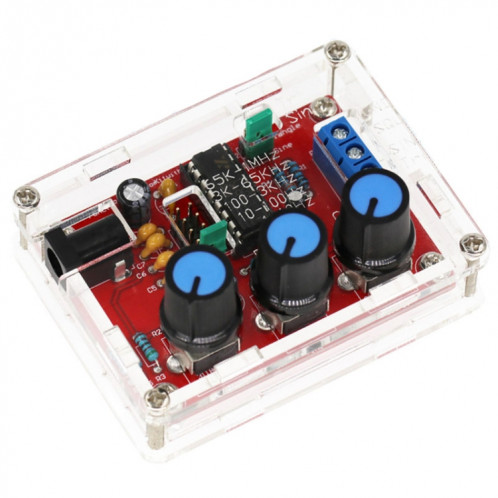

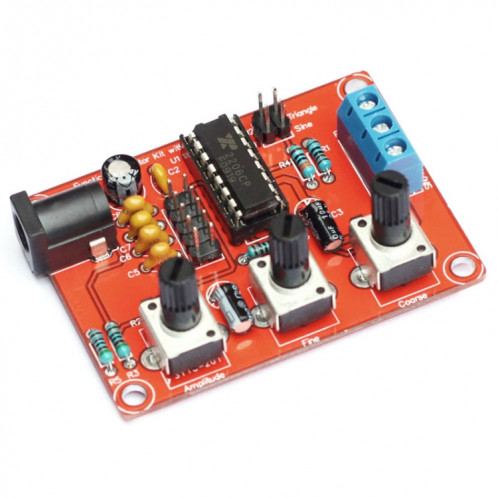

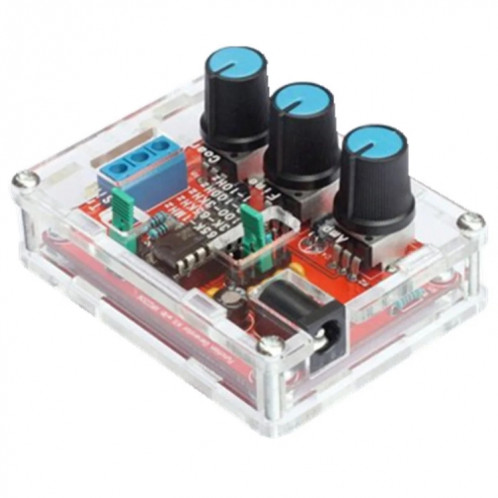

XR2206 Kit de bricolage générateur de signaux de haute précision Triangle sinusoïdal Ondes carrées Gamme de fréquences 1 Hz-1 MHz, Spécifications : Soudage

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

1. Tension d'alimentation : entrée 9-12 V CC.
2. Formes d'onde : ondes carrées, sinusoïdales et triangulaires
3. Impédance : environ 600 ohms
4. Fréquence : 1 Hz-1 MHz
5. Onde sinusoïdale :
-Amplitude : 0-3 V (entrée 9 V CC)
-Distorsion : Moins de 1 pour cent (à 1 kHz)
-Planéité : +0,05dB 1Hz-100kHz
6. Onde carrée :
-Amplitude : 8V (entrée sans charge 9V DC)
-Temps de montée : moins de 50 ns (à 1 kHz)
-Temps de chute : moins de 30 ns (à 1 kHz)
-Symétrie : Moins de 5 pour cent (à 1 kHz)
7. Onde triangulaire :
-Amplitude : 0-3 V (à l'entrée 9 V CC)
-Linéarité : Moins de 1 pour cent (jusqu'à 100 kHz) 10 mA
Caractéristiques des circuits :
1. Il peut générer une onde sinusoïdale, une onde triangulaire et une onde carrée
2. La fréquence peut être de 1 Hz à 1 MHz, fréquence et amplitude réglables.
Résolution de précision 3. 5 bits, réglage de la fréquence avec réglage grossier et fin
4. Large gamme d'alimentation, peut utiliser une alimentation externe 9-12 V ou une batterie 9 V.
5. Tous les composants à insertion directe, le nombre de composants est petit, l'installation et la mise en service simples
Précautions pour le soudage et le montage, veuillez suivre les étapes ci-dessous :
1. Les composants sont soudés au panneau avant, du principe bas au principe haut, c'est-à-dire le premier soudage des composants bas de gamme, tels que les condensateurs, les résistances, les diodes, etc.
2. Soudage des prises IC, des bornes et enfin de la prise de courant, potentiomètre réglable
3. Derrière l'utilisation de pinces diagonales pour essayer de couper des épingles courtes
Étapes de débogage :
1. Après avoir terminé le soudage du circuit intégré XR2206, faites attention dans le sens du circuit intégré, l'insertion peut endommager la puce.
2. Vérifiez si le circuit intégré est inversé, tel que l'inverse, veuillez le corriger en temps opportun
3. Insérez l'alimentation, l'alimentation est un port 5,5 x 2,1, à l'intérieur et à l'extérieur du pôle négatif, la tension d'alimentation est de 9 à 12 V, la forme d' L'onde supérieure à 12 V peut être instable.
Étapes d'utilisation :

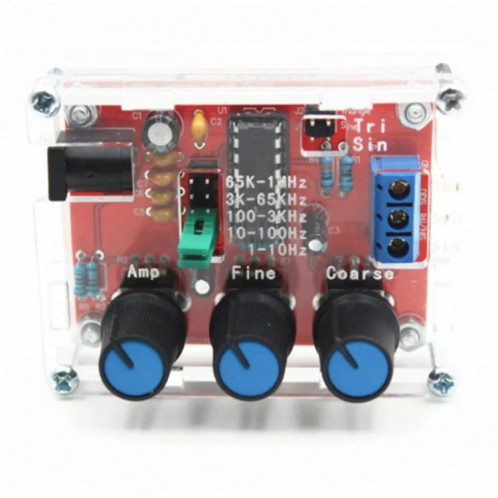

1. Insérez le capuchon de cavalier J1, l'onde sinusoïdale de sortie du terminal bleu SIN/TRI (notez que J1, J2 ne peuvent être insérés que dans l'un des)
2. Insérez le capuchon de cavalier J2, l'onde triangulaire de sortie du terminal bleu SIN/TRI (notez que J1, J2 ne peuvent être insérés que dans un seul)
3. Le terminal bleu SQU produit une impulsion
4. AMP : onde sinusoïdale, réglage de l'amplitude du triangle
5. FINE : réglage fin de la fréquence
6. Grossier : réglage grossier de la fréquence
