Waveshare Open429I-C Standard, carte de développement STM32F4

De la marque Waveshare votre produit vous offrira une qualite irreprochable !

La carte de développement STM32 conçue pour STM32F429I, comprend le MCU STM32F429IGT6 et intègre diverses interfaces standard, assez faciles pour les extensions de périphériques.

Aperçu

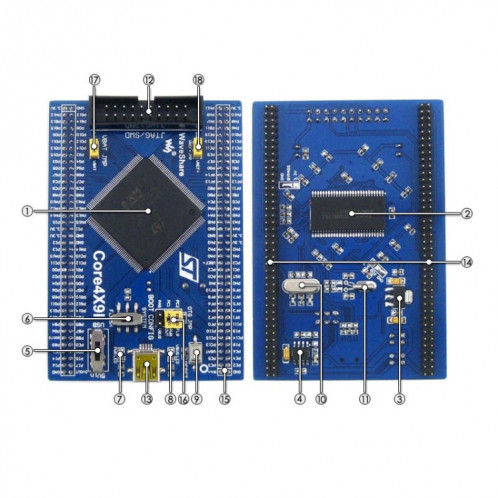

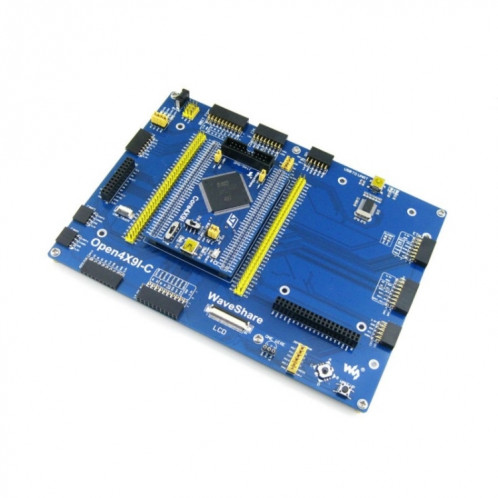

1. Open429I-C est une carte de développement STM32 conçue pour le microcontrôleur STM32F429IGT6, se compose de la carte mère et de la carte centrale MCU Core429I.

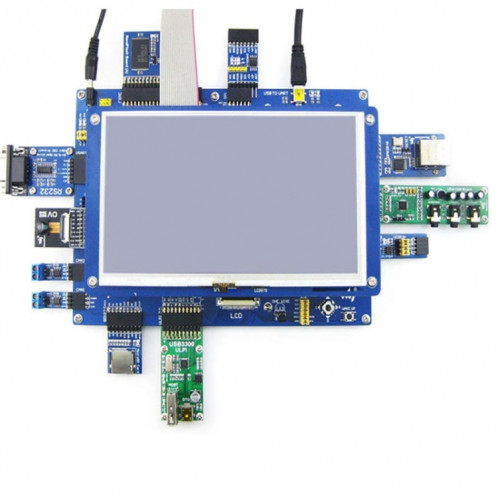

2. L'Open429I-C prend en charge une extension supplémentaire avec diverses cartes d'extension en option pour une application spécifique. La conception modulaire et ouverte en fait l'outil idéal pour démarrer le développement d'applications avec les microcontrôleurs de la série STM32.

Ce qui a sur la carte mère
1. Connecteur de carte mère MCU : pour connecter facilement le Core429I
2. Interface USART3 : se connecte facilement à RS232, RS485, USB TO 232, etc.
3. Interface DCMI : pour connecter la caméra
4. Interface d'écran tactile capacitif : pour connecter un panneau tactile capacitif
5. Interface CAN2 : pour connecter les modules CAN
6. Interface CAN1 : pour connecter les modules CAN
7. Interface SDIO : pour connecter le module Micro SD, offre une vitesse d'accès beaucoup plus rapide que SPI
8. Interface ULPI : pour connecter un périphérique USB haute vitesse (le STM32F429I intègre le contrôleur USB HS sans aucun périphérique PHY)
9. Interface LCD 1 : pour connecter un écran LCD 7 pouces
10. Interface ONE-WIRE : se connecte facilement aux appareils ONE-WIRE (boîtier TO-92), tels que le capteur de température (DS18B20), le numéro d'enregistrement électronique (DS2401), etc.
11. Interface LCD 2 : pour connecter un écran LCD 4,3 pouces
12. Interface I2C2/I2C3 : se connecte facilement aux périphériques I2C tels que les modules d'extension E/S (PCF8574), EEPROM (AT24Cxx), etc.
13. Interface SAI1 : pour connecter des modules audio comme le module UDA1380
14. Interface Ethernet : pour connecter des modules Ethernet
15. Connecteur USB : USB vers UART via le convertisseur embarqué PL2303
16. Interfaces SPI1 / SPI2 :
- Se connecte facilement aux périphériques SPI tels que DataFlash (AT45DBxx), carte SD, module MP3, etc.
- Se connecte facilement aux modules AD/DA (SPI1 dispose d'une fonction alternative AD/DA)
17. Interface I2S2 / I2S3 / I2C1 : se connecte facilement aux périphériques I2S tels que le module audio, etc.
18. Interface FMC 8 bits : se connecte facilement à des périphériques tels que NandFlash
19. Prix 5V DC
20. Entrée/sortie d'alimentation 5 V/3,3 V : généralement utilisée comme sortie d'alimentation, également mise à la terre avec une autre carte utilisateur
21. Connecteur de broches MCU : tous les ports d'E/S MCU sont accessibles sur les connecteurs d'extension pour une extension supplémentaire
22. PL2303 : convertisseur USB vers UART
23. LED : pratique pour indiquer l'état des E / S et / ou l'état d'exécution du programme
24. PL2303 TX-LED / RX-LED
25. Cristal 12 MHz : pour PL2303
26. Joystick : cinq positions
27. Bouton WAKE UP : utilisé comme bouton normal et/ou réveiller le MCU STM32 de veille
28. Cavalier USB vers UART
29. DEL Cavalière
- Court-circuitez le cavalier pour vous connecter aux E/S par défaut utilisé dans l'exemple de code
- Ouvrez le cavalier pour vous connecter aux E/S personnalisées via des fils de cavalier
30. Cavalier de bouton / joystick
- Court-circuitez le cavalier pour vous connecter aux E/S par défaut utilisé dans l'exemple de code
- Ouvrez le cavalier pour vous connecter aux E/S personnalisées via des fils de cavalier

Le paquet contient
1. Carte de développement Open429I-C x 1
2. Prise USB de type A vers câble de prise mini-B x 1
3. Prise USB de type A vers câble de prise mini-B x 1
4. Pack de fils 4 broches 2 broches x 1
5. Câble d'alimentation USB x 1
6. CD du logiciel x 1
