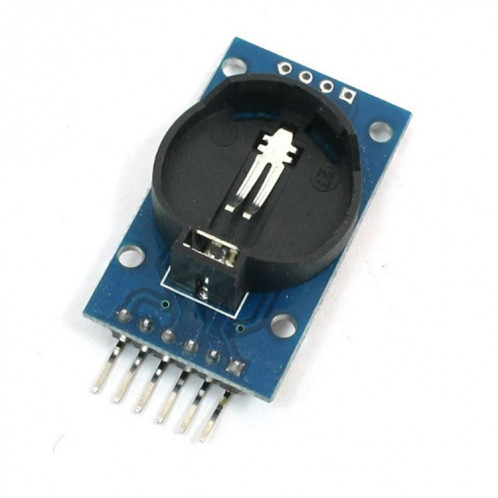

Module de mémoire de module IIC de module d'horloge de haute précision DS3231 AT24C32

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

1. taille : 38mm (longueur) X22mm (largeur) X14mm (hauteur)
2. poids : 8 g
3. Tension de fonctionnement : 3,3-5,5 V
4. Puce d'horloge : puce d'horloge de haute précision DS3231
5. Précision de l'horloge : entre 0 et 40 degrés C, précision 2 ppm, erreur annuelle d'environ 1 minute
6. Avec 2 réveils de calendrier
7. Sortie d'onde carrée programmable
8. L'horloge en temps réel créée des secondes, des minutes, des heures, une semaine, une date, un mois et une année, et fournit une compensation d'année bissextile valable jusqu'à 2100 ans
9. Le capteur de température à l'intérieur de la puce a une précision de +/- 3 degrés C
10. Puce mémoire : AT24C32 (capacité de stockage 32K)
11. Interface de bus IIC, vitesse de transmission élevée 400 KHz (lorsque la tension de fonctionnement est de 5 V)
12. Peut mettre en cascade d'autres périphériques IIC, l'adresse 24C32 peut être modifiée par le court-circuit A0 / A1 / A2, l'adresse par défaut est 0x57

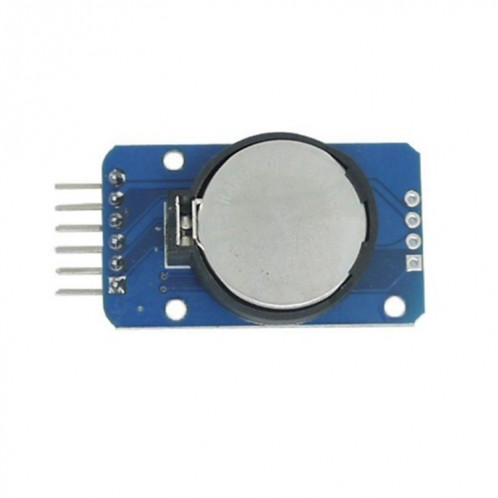

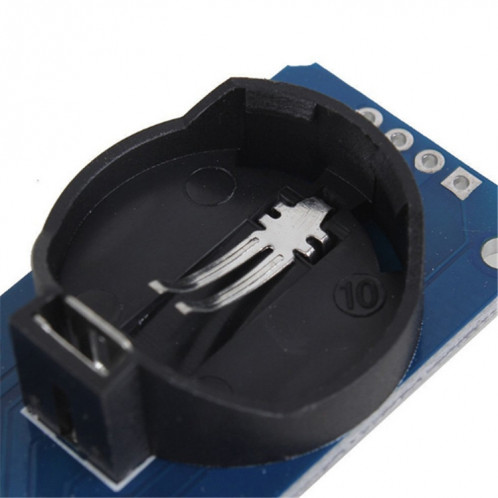

13. Avec la batterie rechargeable LIR2032 pour s'assurer que l'horloge fonctionne toujours normalement après que le système est éteint
14. Emballage : emballage antistatique unique

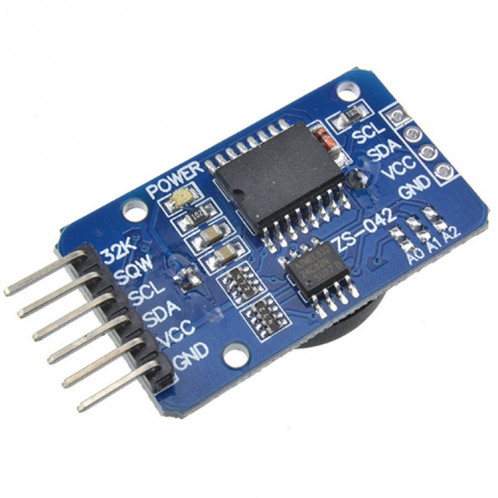

15. Instructions de câblage (en prenant Arduino uno r3 comme exemple):
SCL-A5
SDA-A4
CCV-5 V
GND-GND
16. DS3231 est une horloge temps réel (RTC) I2C à faible coût et de haute précision avec oscillateur à cristal compensé en température (TCXO) et cristal intégré. L'appareil contient une entrée de batterie, qui peut maintenir une synchronisation précise lorsque l'alimentation principale est déconnectée. L'oscillateur à cristal intégré améliore la précision à long terme de l'appareil et réduit le nombre de composants dans la ligne de production. Le DS3231 offre des plages de températures commerciales et industrielles et est disponible dans un boîtier SO 16 broches 300 mil.
17. RTC enregistre les secondes, les minutes, les heures, le jour, la date, le mois et l'année. Les mois de moins de 31 jours s'ajustent automatiquement à la fin du mois, y compris les corrections pour les années bissextiles. Le format de travail de l'horloge peut être 24 heures ou un format 12 heures avec indication / AM / PM. Fournit deux alarmes de calendrier configurables et une sortie d'onde carrée configurable. L'adresse et les données sont transmises en série via le bus bidirectionnel I2C.
Des circuits de référence et de comparaison de tension perfectionnés et compensés en température sont utilisés pour surveiller l'état VCC, détecter les pannes de courant, fournir des sorties de réinitialisation et basculer automatiquement sur l'alimentation de secours si nécessaire. De plus, la broche de contrôle / RST peut être utilisée comme entrée manuelle pour générer une réinitialisation μP.
18. Outre une précision de synchronisation élevée, le DS3231 dispose également d'autres fonctions qui élargissent les fonctions supplémentaires et la plage de sélection de l'hôte système. L'appareil intègre un capteur de température numérique très précis, accessible via l'interface I2C* (tout comme l'heure). La précision de ce capteur de température est de +/- 3 degrés C. Le circuit de contrôle sur puce peut réaliser une détection automatique de l'alimentation et gérer la commutation de l'alimentation entre l'alimentation principale et l'alimentation de secours (c'est-à-dire la batterie basse tension). Si l'alimentation principale est mise hors tension, l'appareil peut continuer à fournir une synchronisation et une température précise sans affecter les performances. Lorsque l'alimentation principale est remise sous tension ou que la valeur de tension revient dans la plage autorisée, la fonction de réinitialisation sur puce peut être utilisée pour remettre en service le microprocesseur du système.
