Waveshare ST-LINK / V2 (EN), programmeurs et débogueurs STM

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

Description
1. Le ST-LINK / V2 est un débogueur et programmeur en circuit pour les familles de microcontrôleurs STM8 et STM32. Le module d'interface monofilaire (SWIM) et les interfaces de débogage JTAG / fil série (SWD) sont utilisés pour communiquer avec tout microcontrôleur STM8 ou STM32 situés sur une carte d'application.
2. Les applications STM8 utilisent l'interface USB pleine vitesse pour communiquer avec le logiciel ST Visual Develop (STVD) ou ST Visual Program (STVP) de STMicroelectronic.
3. Les applications STM32 utilisent l'interface USB à pleine vitesse pour communiquer avec les environnements de développement intégrés Atollic, IAR, Keil ou TASKING.

Principales caractéristiques
1. Alimentation 5V fournie par un connecteur USB
2. Interface compatible USB 2.0 pleine vitesse
3. Câble USB standard A vers mini B
4. Caractéristiques spécifiques à SWIM
5. Tension d'application de 1,65 V à 5,5 V prise en charge sur l'interface SWIM
6. Modes de natation à basse vitesse et haute vitesse pris en charge
7. Vitesse de programmation SWIM : 9,7 Ko/s en basse vitesse et 12,8 Ko/s en haute vitesse
8. Câble SWIM pour connexion à l'application via un connecteur standard ERNI vertical (réf: 284697 ou 214017) ou horizontal (réf: 214012)
9. Câble SWIM pour la connexion à l'application via un connecteur à broches ou un connecteur au pas de 2,54 mm
10. Caractéristiques spécifiques de JTAG
11. Tension d'application de 1,65 V à 3,6 V prise en charge sur l'interface JTAG et entrées tolérantes 5 V
12. Câble JTAG pour connexion à un connecteur JTAG standard à pas de 20 broches 2,54 mm
13. Fonction de mise à jour directe du micrologiciel prise en charge (DFU)
14. LED d'état qui clignote pendant la communication avec le PC
15. Température de fonctionnement 0 à 50 °C

Exemple d'application

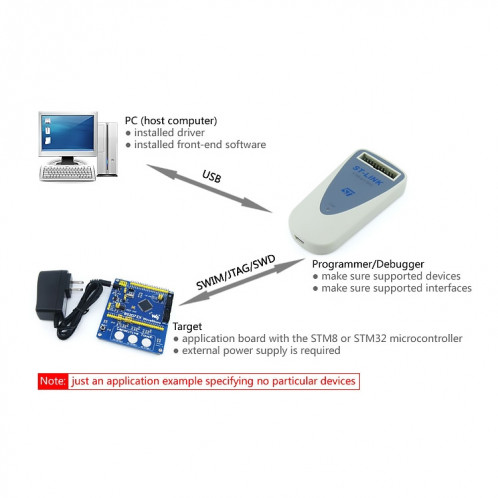

Connexion du PC et de la carte d'application STM8 / STM32 via ST-LINK / V2 pour établir la connexion matérielle

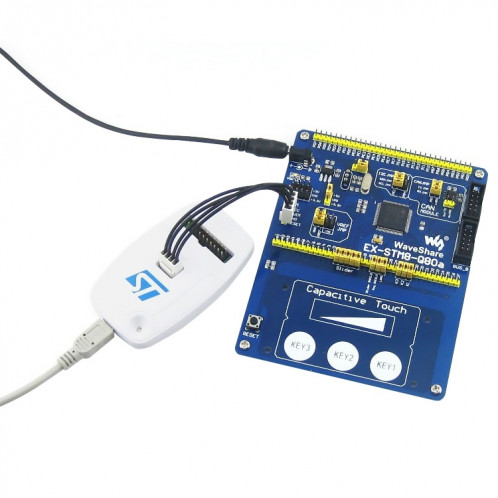

Connexion aux applications STM8

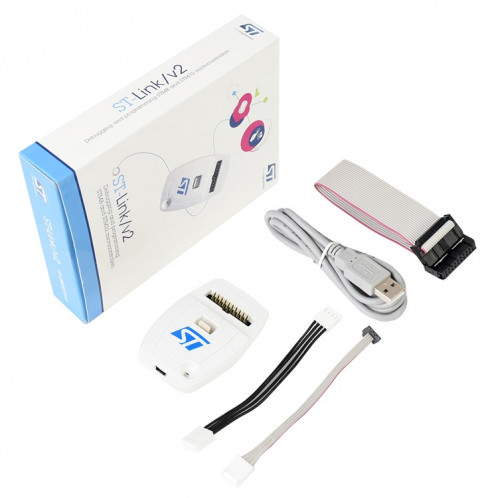

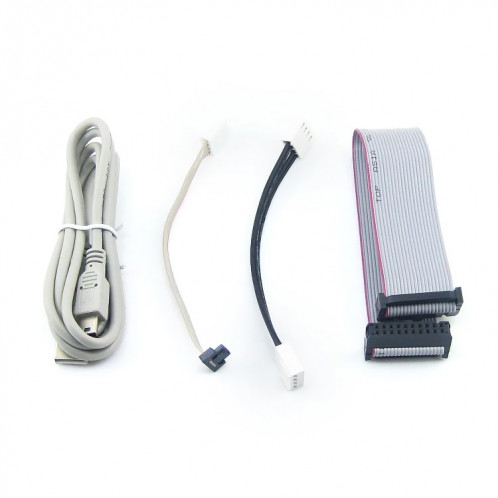

Le ST-LINK / V2 doit être connecté à l'application STM8 via le câble SWIM. Deux câbles SWIM sont livrés avec le produit :
- Ruban plat SWIM avec un connecteur ERNI standard à une extrémité et un connecteur 4 broches à l'autre extrémité
- Ruban plat SWIM terminé par un connecteur 4 broches, 2,54 mm, économique sur deux côtés

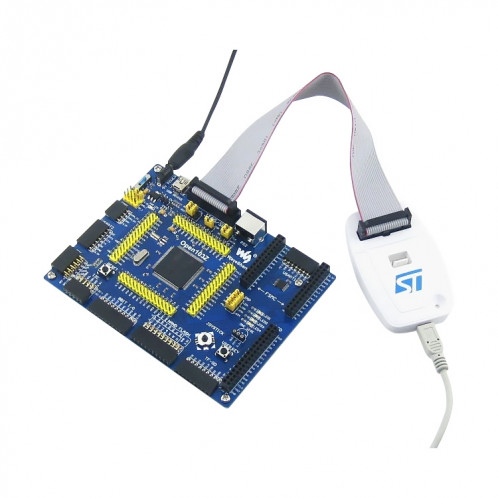

Connexion aux applications STM32
Pour les développements STM32, le ST-LINK / V2 doit être connecté à l'application à l'aide du ruban plat JTAG femelle-femelle 20 broches standard fourni.

État ST-LINK / V2

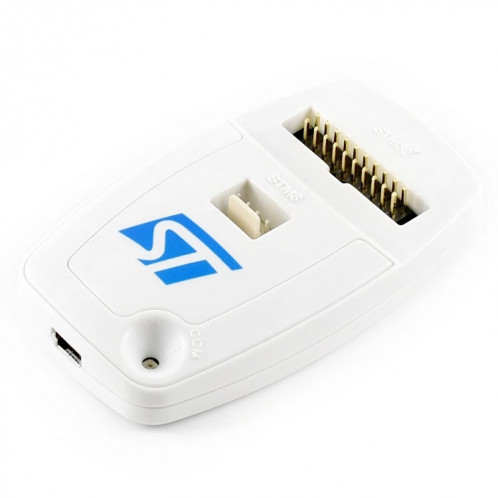

La LED étiquetée « COM » sur le dessus du ST-LINK / V2 indique l'état du ST-LINK / V2 (quel que soit le type de connexion). Quand le :
1. La LED clignote en ROUGE : la première associée USB avec le PC est en cours. S'il continue de clignoter en ROUGE, le pilote USB n'est peut-être PAS trouvé.
2. La LED est ROUGE : la communication entre ST-LINK / V2 et le PC est établie (fin de l'énumération).
3. La LED clignote VERT / ROUGE : des données sont échangées entre la cible et le PC.
4. La LED est VERTE : la dernière communication a réussi.
5. Le voyant est ORANGE : la communication ST-LINK / V2 avec la cible a échoué.
