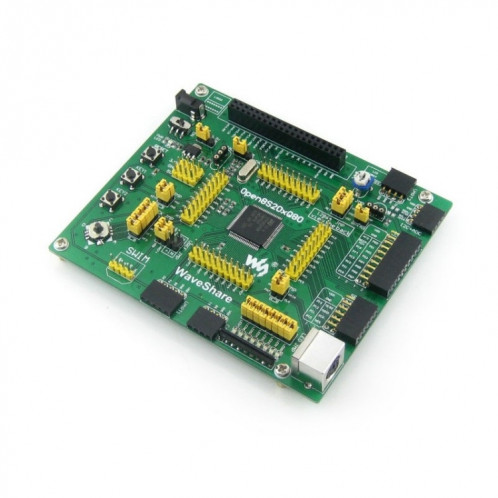

Waveshare Open8S208Q80 Standard, carte de développement STM8

De la marque Waveshare votre produit vous offrira une qualite irreprochable !

Présentation
Open8S208Q80 est une carte de développement STM8 qui comprend un périphérique STM8S208MB comme microcontrôleur. Il prend en charge une extension supplémentaire avec diverses cartes accessoires en option pour une application spécifique. La conception modulaire et ouverte en fait l'outil idéal pour démarrer le développement d'applications avec le microcontrôleur STM8.

Ce que je à bord

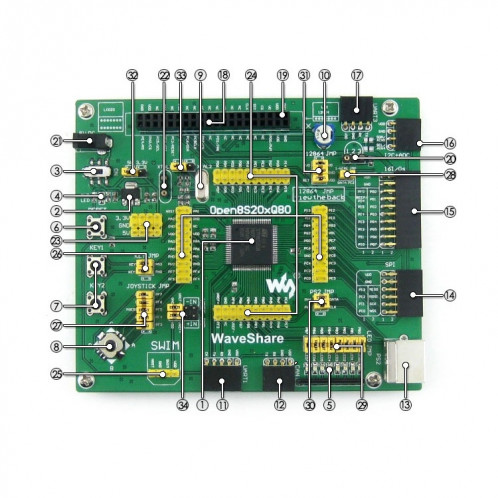

1. STM8S208MB : le MCU STM8 hautes performances qui comprend :
- Noyau : 8 bits
- Fréquence de fonctionnement : 24 MHz (20 MIPS) Max
- Tension de fonctionnement : 2,7-5,5 V
- Paquet : LQFP80
- E/S : 68
- Mémoires : Flash 128 Ko, SRAM 6 Ko, EEPROM 2 Ko
- Interfaces de communication : 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
- Débogage / Programmation : SWIM
2. AMS1117-3.3 : régulateur de tension 3,3 V
3. Interrupteur d'alimentation
4. Indicateur d'alimentation
5. LED : pratiques pour indiquer l'état des E / S et / ou l'état d'exécution du programme
6. Bouton de réinitialisation
7. Touches utilisateur : pour le test d'entrée d'E / S et / ou le contrôle du programme
8. Joystick : cinq positions
9. oscillateur à cristal 8M
10. Résistance réglable : Pour le réglage du contraste LCD12864
11. Interface UART1 : Pour connecter les périphériques UART, tels que RS232, RS485, USB TO UART, etc.
12. Interface CAN : pour connecter des modules CAN
13. Interface PS/2 : pour connecter des périphériques PS/2, tels que clavier et/ou souris
14. Interface SPI : Pour connecter des périphériques SPI, tels que DataFlash (AT45DBxx), carte SD, MP3, etc.
15. Interface 16 E/S : Pour connecter des cartes d'extension utilisant le contrôle d'E/S, telles que FT245 USB FIFO, 8 SEG LED, etc.
16. Interface IC : pour connecter des périphériques I2C, tels que des modules d'extension E/S (PCF8574), EEPROM (AT24Cxx), etc.
17. Interface UART3 : Pour connecter des périphériques UART, tels que RS232, RS485, USB TO UART, etc.
18. Interface graphique LCD multicolore : Pour connecter un écran LCD tactile multicolore de 2,2 pouces utilisant le contrôle SPI
19. Interface graphique LCD à matrice de points : pour connecter des écrans LCD graphiques tels que LCD12864
20. Interface 1-WIRE : V connectant des appareils 1-WIRE (boîtier TO-92), tels que capteur de température (DS18B20), numéro d'enregistrement électronique (DS2401), etc.
21. Prix 5V DC
22. Douille de cristal personnalisée
23. Entrée / sortie d'alimentation VCC : généralement utilisée comme sortie d'alimentation, également mise à la terre avec une autre carte utilisateur
24. Connecteur de broches MCU : toutes les broches MCU sont accessibles sur les connecteurs d'extension pour une extension supplémentaire
25. Interface SWIM : pour le débogage / la programmation
26. Cavalier des touches utilisateur
27. Cavalier du joystick
28. Cavalier 1 FIL
29. DEL Cavalière
30. Cavalier PS/2
31. Cavalier de sélection de l'interface LCD
- Court-circuiter le cavalier pour l'écran LCD à matrice de points
- Ouvrez le cavalier pour écran LCD multicolore
32. Cavalier de sélection VDD
33. Pull de sélection de cristal
34. Cavalier de sélection VREF
35. Pour les cavaliers 26-30 :
- Court-circuiter le cavalier pour se connecter aux E/S Utilisé dans l'exemple de code ;
- Ouvrez le cavalier pour vous connecter à d'autres broches personnalisées via des fils de cavalier.
