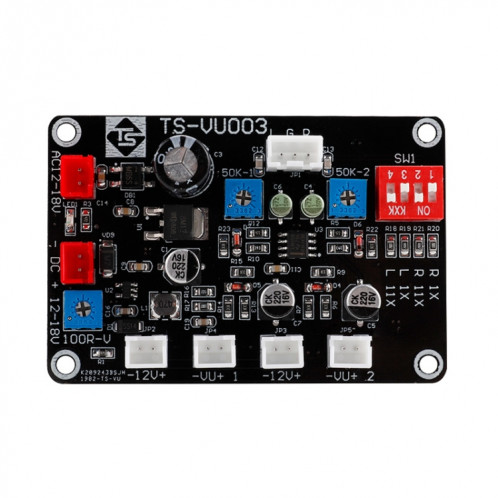

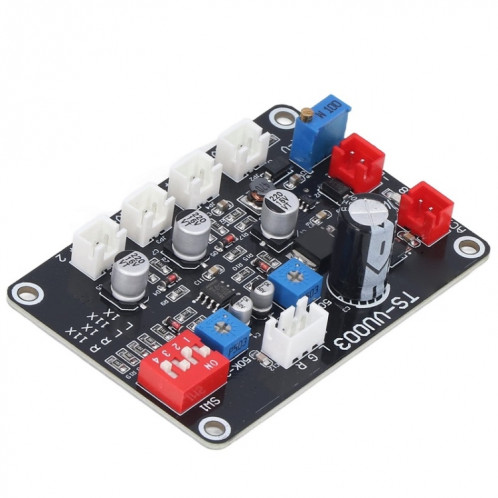

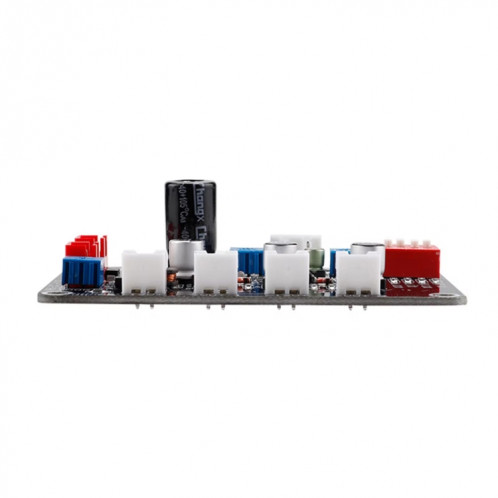

VU Meter Driver Board Module Adjusts Power Amplifier(TS-VU003)

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

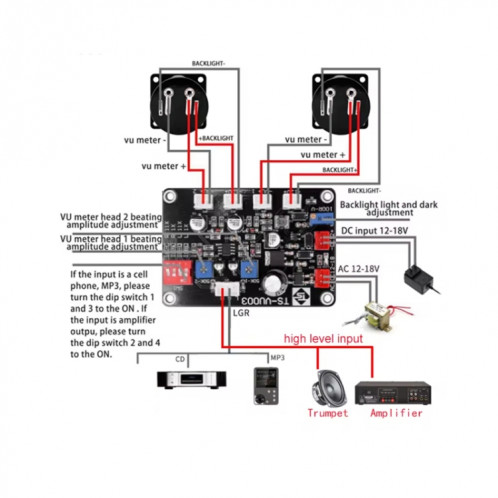

1. Alimentation AC/DC12-16V, faites la distinction entre les bornes d'entrée AC et DC. L, G, R : Ce sont les bornes d'entrée à double canal de la carte de commande, qui peuvent être connectées à l'audio des téléphones portables, des cartes son d'ordinateur, des préamplificateurs et d'autres appareils sources audio (le signal est le signal que les écouteurs peuvent entendre), et la borne de sortie de l'amplificateur pour obtenir le signal. Lors du câblage, L, G et R correspondent respectivement aux canaux gauche, terre et droit de l'appareil source audio. Si l'entrée est un téléphone portable, une carte son d'ordinateur, un préamplificateur et d'autres sources audio, veuillez tourner les commutateurs DIP 1 et 3 vers l'extrémité ON. 1. Alimentation AC/DC12-16V, faites la distinction entre les bornes d'entrée AC et DC
2. L, G, R : Il s'agit de la borne d'entrée à double canal de la carte de commande, qui peut être connectée à l'audio des téléphones portables, des cartes son d'ordinateur, des préamplificateurs et d'autres appareils sources audio (le signal est le signal qui peut être entendu par un casque), et à la sortie de l'amplificateur de puissance. Lors du câblage, L, G et R correspondent respectivement aux canaux gauche, terre et droit de l'appareil source audio. Si l'entrée est un téléphone portable, une carte son d'ordinateur, un préamplificateur et d'autres sources audio, veuillez tourner les commutateurs DIP 1 et 3 sur l'extrémité « ON ». Si l'entrée est la sortie de l'amplificateur de puissance, veuillez tourner les commutateurs DIP 2 et 4 sur l'extrémité « ON ». Le signal sera compressé 11 fois. Notez que les commutateurs DIP 1 à 4 ne peuvent pas être tournés sur l'extrémité « ON » en même temps.
3. Le potentiomètre réglable « 100R-V » permet de régler la luminosité du rétroéclairage du vu-mètre
4. Les potentiomètres réglables « 50k-1 » et « 50k-2 » contrôlent respectivement l'amplitude du saut du pointeur du VU-mètre 1 et du VU-mètre 2
5. Fabriqué en matériau ABS en fibre de verre de haute qualité
6. Les composants de la carte de commande sont finement fabriqués et durables
7. Des performances stables améliorent le VU-mètre, le pointeur oscille rapidement, la réponse est sensible, le circuit de stabilisation de tension à large plage et les performances de travail sont plus stables
8. Cette carte de pilote prend en charge un accès faible, dispose d'un rétroéclairage réglable en luminosité et en obscurité et d'un lecteur intelligent
