Module de calcul Waveshare IO Board Plus pour Raspberry Pi CM3 / CM3L / CM3 + / CM3 + L

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

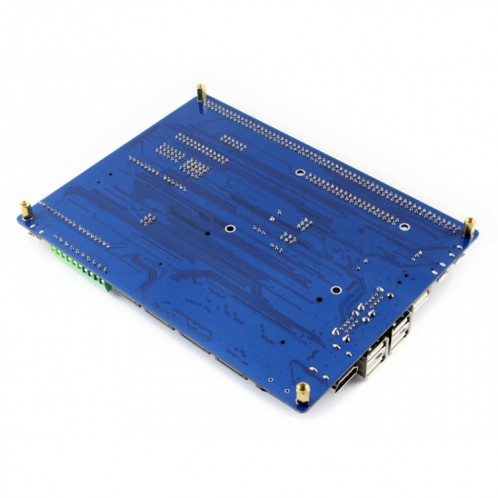

Présentation

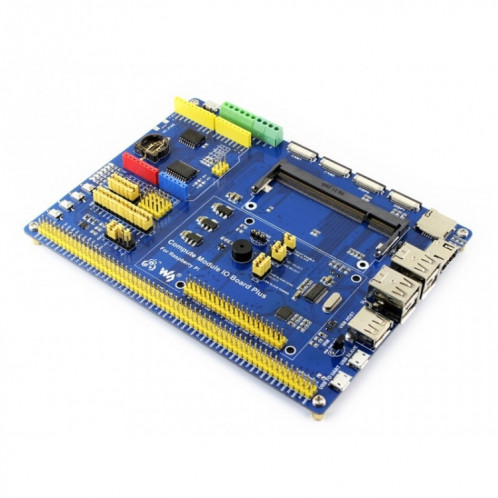

Le module de calcul IO Board Plus est une carte de développement dans laquelle vous pouvez brancher un module de calcul Raspberry Pi et utiliser les ressources de Pi de manière plus flexible. Il est compatible avec le module de calcul IO Board V3 de la Raspberry Pi Foundation, ainsi qu'avec divers composants d'utilisation courants.

Caractéristiques du module de calcul IO Board Plus
1. Compatible avec le module de calcul IO Board V3 de la Fondation Raspberry Pi
2. En-tête GPIO Raspberry Pi, pour connecter des sortes de HAT Raspberry Pi
3. Connectivité Arduino, prend également en charge les boucliers Arduino
4. Interface 1-WIRE, pour connecter des appareils à un seul bus comme DS18B20
5. 4x touches, 4x LED, 1x buzzer, pour les tests d'E/S
6. HUB USB intégré, permet de connecter plus de périphériques USB
7. Récepteur IR, télécommande IR est disponible
8. USB TO UART intégré, pour le débogage série
9. Interface du capteur
10. ADC 10 bits, 38KSPS, 11 canaux (6 canaux pour l'interface Arduino, 5 canaux pour les capteurs)
11. DAC 16 bits, 2 canaux
12. RTC embarqué, l'une des fonctions les plus courantes et les plus utiles

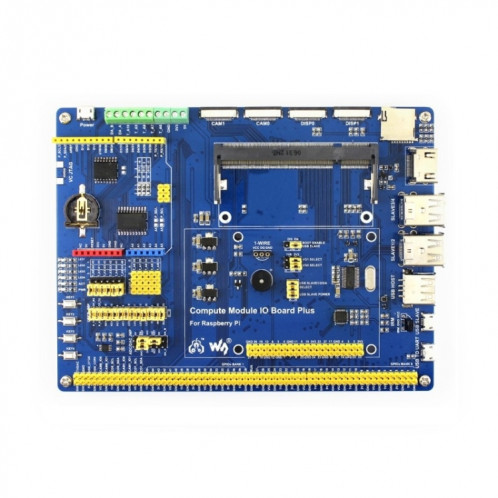

Que je s sur le module de calcul IO Board Plus
1. Interface du module de calcul : pour connecter le module de calcul (CM3 / CM3L / CM3 + / CM3 + L)
2. En-tête GPIO du module de calcul : séparez toutes les broches du module de calcul
3. En-tête GPIO Raspberry Pi : pour connecter les HAT Raspberry Pi
4. Interface CSI : ports de caméra, pour connecter la caméra Raspberry Pi
5. Interface DSI : ports d'affichage, pour connecter l'écran LCD Raspberry Pi
6. Port HDMI
7. Ports USB : pour connecter des périphériques USB
8. Interface USB SLAVE : vous permet de graver l'image système dans le module de calcul 3
9. Interface USB TO UART : pour le débogage série
10. En-tête Arduino : pour connecter les blindages Arduino
11. Bornes à vis d'entrée / sortie AD / DA
12. Interface 1-WIRE : pour connecter des appareils à un seul bus comme DS18B20
13. Interface du capteur
14. Port d'alimentation : 5V 2.5A
15. FE1.1S : concentrateur USB
16. Cristal 12 MHz
17. CP2102 : convertisseur USB vers UART
18. Emplacement pour carte Micro SD : insérez une carte Micro SD avec un système pré-gravé pour démarrer Compute Module 3 Lite
19. TLC1543 : convertisseur AD
20. DAC8552 : DAC 16 bits, 2 canaux
21. DS3231 : puce RTC de haute précision, interface I2C
22. Support de batterie RTC : prend en charge les batteries CR1220
23. Régulateur de tension : 3,3 V / 2,5 V / 1,8 V
24. LFN0038K : récepteur IR
25. Avertisseur sonore
26. Voyant d'alimentation
27. Indicateur ACT : indiquant l'état de la carte Micro SD
28. Utilisateur LED
29. Clés utilisateur
30. Sélection BOTTE
- FR : permet au PC d'accéder à la carte SD/eMMC via USB SLAVE
- DIS : le module de calcul initialisé à partir de la carte SD/eMMC
31. Sélection de l'alimentation VGx : configurer le niveau d'E/S
32. Cavalier d'activation du HUB USB : activation du HUB et sélection de l'alimentation USB SLAVE
33. Configuration ADC/DAC : configurez l'alimentation et la tension de référence du ADC/DAC
34. Configuration des périphériques : configurez les broches de contrôle de l'UART, les touches utilisateur, les voyants utilisateur, l'interface 1-WIRE, le récepteur IR et le buzzer
35. Sélection Arduino AD
- Connecter 1 et 2 : Arduino A0-A5 comme broche de commande numérique
- Connect 2 et 3 : Arduino A0-A5 comme entrée AD
