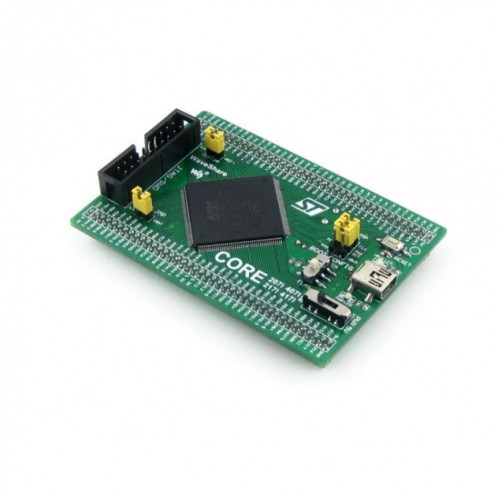

Carte mère Waveshare Core407I, STM32F4
|
Satisfait ou remboursé | Garantie 2 ans | Livraison 24/48h |
De la marque Waveshare votre produit vous offrira une qualite irreprochable !
Aperçu
1. Core407I est une petite carte de développement STM32 qui comporte un périphérique STM32F407IGT6 comme microcontrôleur, prend en charge une extension supplémentaire. Il est idéal pour démarrer le développement d'applications avec la famille STM32F.
2. En tant que système minimal prêt à l'emploi, le Core407I intègre une interface de communication USB, une interface de programmation / débogage JTAG / SWD, un circuit d'horloge, une gestion de l'alimentation USB, une sélection du mode de démarrage, etc.

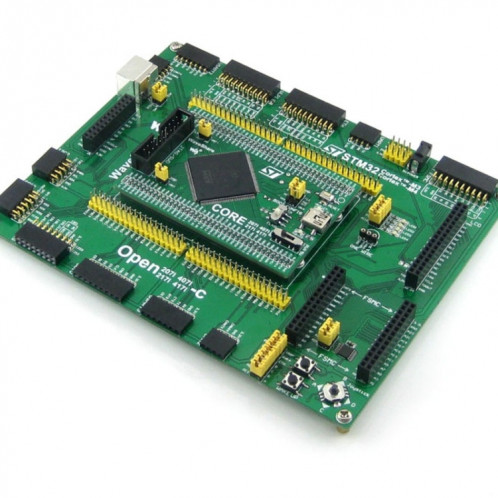

3. En outre, les en-têtes de broches à l'arrière permettent au Core407 d'être branché sur votre carte d'application et d'agir comme le circuit principal du MCU dans votre système. Tous les ports d'E/S sont accessibles sur les en-têtes de broches, et le pas d'en-tête est conçu à 2,0 mm pour obtenir une plus petite taille de carte PCB.
Qu'est-ce qui est à bord
Carte de développement STM32F407IGT6 à bord ressource
1. STM32F407IGT6 : Le MCU STM32 haute performance qui comprend :
- Noyau : Cortex-M4 RISC 32 bits
- Caractéristique : un ensemble complet d'instructions DSP à cycle unique
- Fréquence de fonctionnement : 168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
- Tension de fonctionnement : 1,8 V-3,6 V
- Paquet : LQFP176
- Mémoire : Flash 1024 Ko, 192 + 4 Ko SRAM
- Interfaces de communication MCU :
- 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
- 1 x FSMC, 1 x SDIO, 2 x CAN
- 1 x périphérique USB 2.0 haute vitesse / pleine vitesse / hôte / contrôleur OTG avec DMA dédié, ULPI et PHY pleine vitesse sur puce
- 1 x MAC Ethernet 10/100
- Interface de caméra parallèle 1 x 8 à 14 bits
- Convertisseurs AD & DA : 3 x AD (12 bits, 1 μs, partage 24 canaux) ; 2 x N/A (12 bits)
- Débogage / programmation : prend en charge les interfaces JTAG / SWD (débogage de fil série), prend en charge IAP

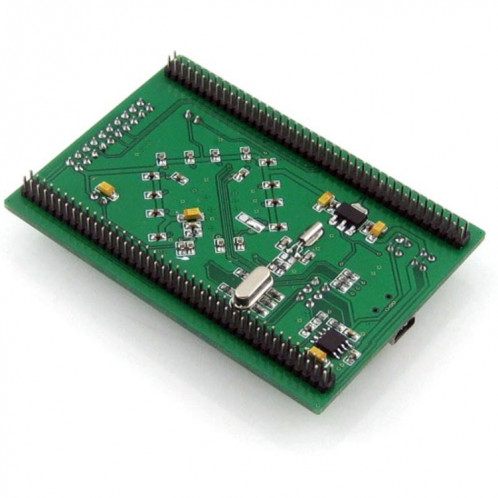

2. AMS1117-3.3 (sur la face inférieure), régulateur de tension 3,3 V
3. MIC2075 (en bas), périphérique de gestion de l'alimentation USB intégré
4. Commutateur d'alimentation, alimenté par une entrée 5V ou une connexion USB
5. Commutateur de mode de démarrage, pour configurer la broche BOOT0
6. Indicateur d'alimentation
7. LED VBUS
8. Bouton de réinitialisation
9. oscillateur à cristal 8M (sur le côté inférieur)
10. Cristal 32.768K (sur la face inférieure), pour RTC interne avec étalonnage

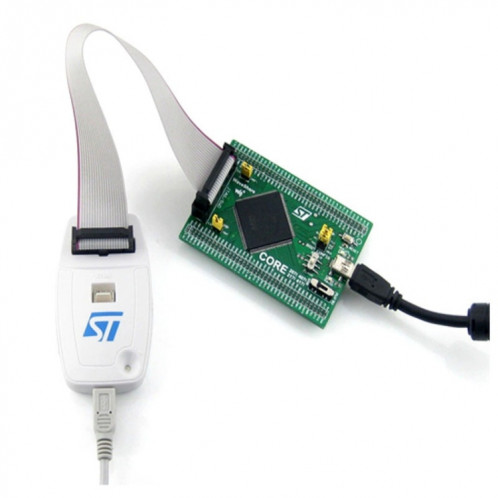

11. Interface JTAG / SWD : pour le débogage / programmation
12. Interface USB
- En tant que DEVICE, utilisé pour établir la communication USB entre le PC et la carte de développement STM32
- En tant qu'HÔTE, connexion à des périphériques USB tels qu'une clé USB via un câble USB OTG
13. Le module d'extension de broches MCU, VCC, GND et tous les ports d'E/S sont accessibles sur les connecteurs d'extension pour une extension supplémentaire
14. 5 V en tête d'épingle, une alimentation 5 V est requise lors de l'utilisation USB HOST / OTG
15. Cavalier USB HOST / OTG
- Court-circuiter le cavalier lors de l'utilisation de l'hôte USB / OTG
- Ouvrez le cavalier pour vous déconnecter du port E/S
16. Cavalier de sélection VBAT
- Court-circuitez le cavalier pour utiliser l'alimentation du système
- Ouvrez le cavalier pour connecter le VBAT à une alimentation externe, telle qu'une batterie
17. Cavalier de sélection VREF
- Court-circuiter le cavalier pour connecter VREF + à VCC
- Ouvrez le cavalier pour connecter VREF + à une autre broche personnalisée via un fil de cavalier
Contenu du colis
1. Carte de développement Core407I x 1
2. Câble USB de type A vers Mini-B x 1
3. CD du logiciel x 1
