Carte mère Waveshare Core103V, STM32F1
|
Satisfait ou remboursé | Garantie 2 ans | Livraison 24/48h |
De la marque Waveshare votre produit vous offrira une qualite irreprochable !
Aperçu

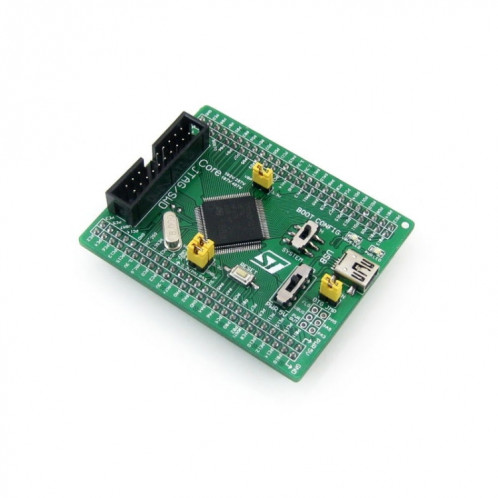

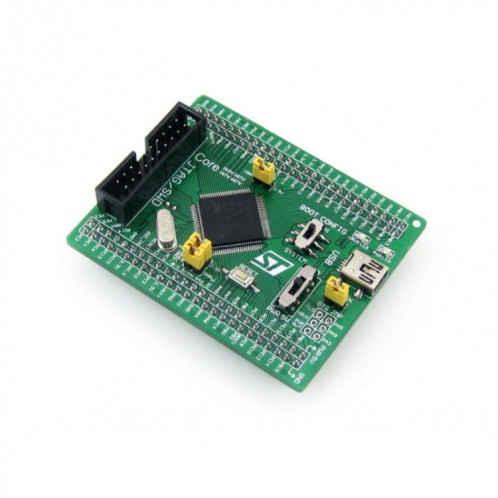

Core103V est une petite carte de développement STM32 qui comprend un périphérique STM32F103VET6 comme microcontrôleur, prend en charge une extension supplémentaire. Il est idéal pour démarrer le développement d'applications avec la famille STM32F.
En tant que système minimal prêt à l'emploi, le Core103V intègre une interface de communication USB, une interface de programmation / débogage JTAG / SWD, un circuit d'horloge, une sélection du mode de démarrage, etc.
En outre, les en-têtes de broches à l'arrière permettent au Core103V d'être branché sur votre carte d'application et d'agir comme le circuit principal du MCU dans votre système. Tous les ports d'E/S sont accessibles sur les en-têtes de broches, et le pas d'en-tête est conçu comme 2,54 mm.
Qu'est-ce qui est à bord

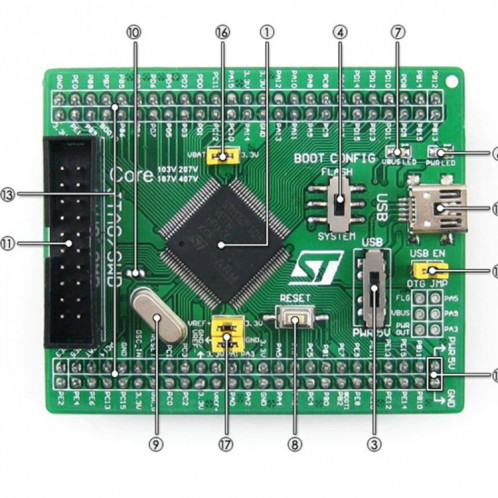

Carte de développement STM32F103VET6 à bord ressource
1. STM32F103VET6 : Le MCU STM32 haute performance qui comprend :
- Noyau : RISC Cortex-M3 32 bits
- Fréquence de fonctionnement : 72 MHz, 1,25 DMIPS/MHz
- Tension de fonctionnement : 2-3,6 V
- Paquet : LQFP100
- E/S : 80
- Mémoires : 512 Ko Flash, 64 Ko RAM
- Interfaces de communication MCU :
- 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN
- Convertisseurs AD & DA : 3 x AD (12 bits, 1 μs, partage 16 canaux) ; 2 x N/A (12 bits)
- Débogage / programmation : prend en charge les interfaces JTAG / SWD (débogage de fil série), prend en charge IAP
2. AMS1117-3.3 (en bas): régulateur de tension 3.3V
3. Interrupteur d'alimentation, alimenté par une connexion 5Vin ou USB
4. Sélection du mode de démarrage, pour configurer la broche BOOT0
5. Sélection du mode de démarrage (en bas), pour configurer la broche BOOT1
6. Indicateur d'alimentation
7. LED VBUS
8. Bouton de réinitialisation
9. oscillateur à cristal 8M
10. Cristal 32.768K (sur la face inférieure), pour RTC interne avec étalonnage

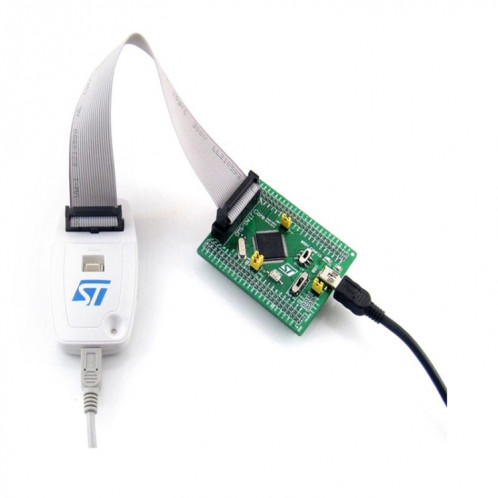

11. Interface JTAG / SWD : pour le débogage / programmation
12. Connecteur USB, utilisé pour établir la communication USB entre le PC et la carte de développement STM32
13. Expanseur d'E / S (y compris VCC / GND), toutes les broches d'E / S sont accessibles sur les connecteurs d'extension pour une extension supplémentaire
14. 5V en tête d'épingle, entrée d'alimentation 5V
15. Cavalier d'activation USB
- Court-circuitez le cavalier pour activer la fonction USB
- Ouvrez le cavalier pour handicapé, ainsi que ne prenez aucun port d'E/S
16. Cavalier de sélection VBAT
- Court-circuitez le cavalier pour utiliser l'alimentation du système
- Ouvrez le cavalier pour connecter le VBAT à une alimentation externe, telle qu'une batterie
17. Cavalier de sélection VREF
- Court-circuiter le cavalier pour connecter VREF + / VREF- à VCC / GND
- Ouvrez le cavalier pour connecter VREF + / VREF- à une autre broche personnalisée via un fil de cavalier
Contenu du colis
1. Carte de développement Core103V x 1
2. Câble USB de type A vers Mini-B x 1
3. CD du logiciel x 1
Garantie
L'etroite collaboration entre High-Tech Place et ses fournisseurs nous permet de vous proposer une garantie commerciale de 2 ans.
Informations complémentaires
Réf. | SW832725 |
---|---|
Condition | Neuf |
Fabricant | WAVESHARE |
Garantie | 24 mois |
Prix | 69,99 € |
