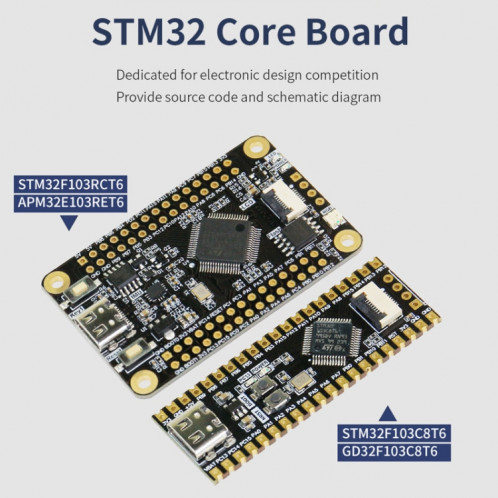

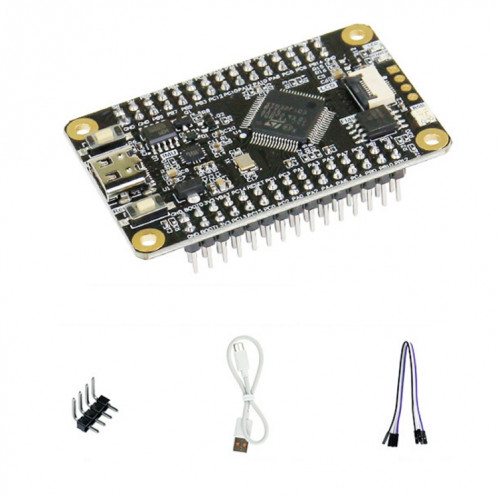

Carte de développement Yahboom MCU RCT6 Carte de base du système ARM de la carte expérimentale STM32, spécification : STM32F103RCT6

De la marque Yahboom votre produit vous offrira une qualite irreprochable !

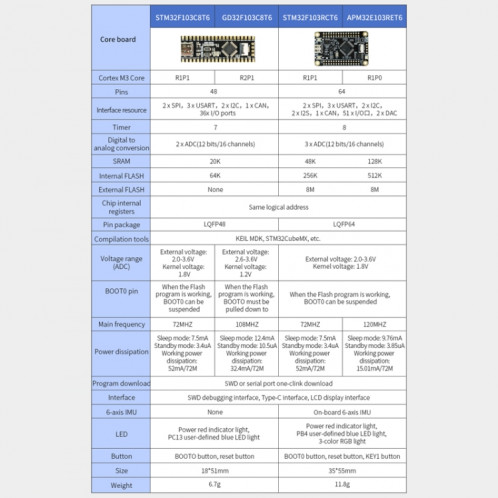

1. STM32F103C8T6 : il s'agit d'un modèle avec une part de marché élevée sur le marché des micro-ordinateurs à puce unique, et est largement utilisé dans les concours de conception électronique, les voitures intelligentes, les robots, le contrôle de vol, le contrôle industriel et d'autres domaines.
2. GD32F103C8T6 : C'est une alternative domestique à STM32F103C8T6.Les broches périphériques sont exactement les mêmes que 3. STM32F103C8T6.Il est équipé d'une nouvelle génération de cœur Cortex M3, avec une fréquence CPU plus élevée, une consommation d'énergie réduite et des performances de coût plus élevées.

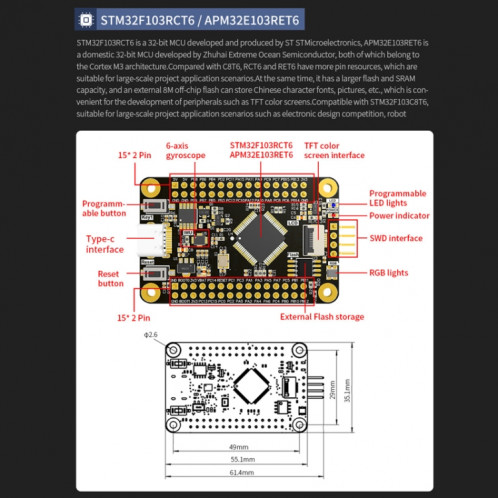

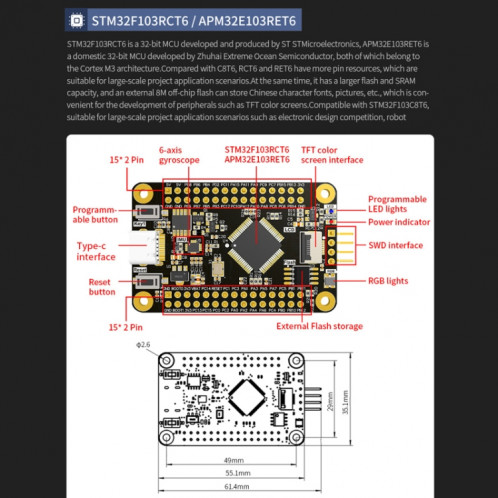

4. STM32F103RCT6 : Contient toutes les broches de STM32F103C8T6 et quelques autres broches périphériques, qui peuvent directement utiliser la bibliothèque standard de grande capacité STM32
5. APM32E103RET6 est une alternative domestique à STM32F103RCT6. Il a une horloge de fréquence principale plus élevée et une consommation d'énergie de fonctionnement inférieure. Le flash intégré est 2 fois celui du RCT6 et la SRAM est 2,7 fois celle du RCT6. C'est plus louable
6. La carte est équipée d'un petit circuit système STM32, parmi lesquels STM32F103RCT6 et APM32E103RET6 sont également équipés d'une IMU à 6 axes à bord, qui peut être utilisée pour obtenir une attitude de mouvement
7. La carte mère mène à toutes les ressources du port 1/0
8. Avec l'interface de téléchargement de débogage de simulation SWD, par rapport au débogage JTAG traditionnel, il est plus fiable en mode haute vitesse et la probabilité d'échec du téléchargement est plus faible
9. Technologie d'or d'immersion, petite taille, disposition et routage raisonnables et standardisés, oscillateur à cristal SMD de haute qualité, haute qualité

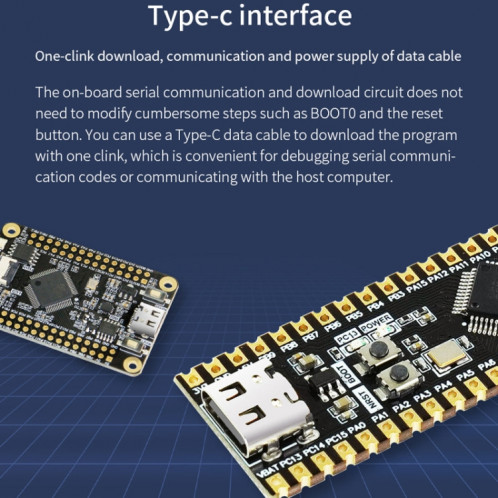

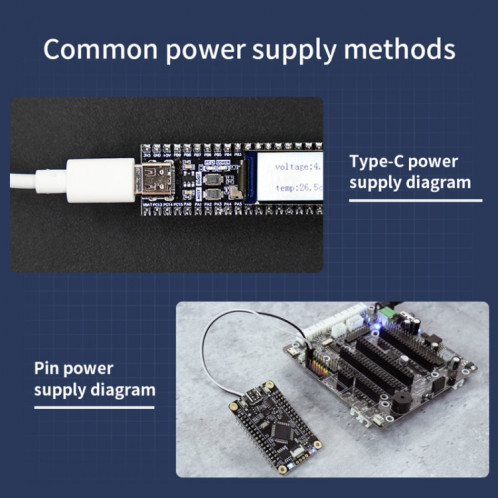

10. En utilisant l'interface Type-C, il peut être utilisé pour l'alimentation, le téléchargement de programme et la série de communication
11. C8T6 est équipé d'en-têtes de broches 1x20 de haute qualité pour assurer un contact ferme. En même temps, il adopte la technologie demi-trou pour faciliter les clients à souder les fils
12. RCT6/RET6 est équipé d'en-têtes de broches 2x15 de haute qualité pour assurer un contact ferme, et peut être placé sur une carte universelle ou une planche à pain selon les besoins

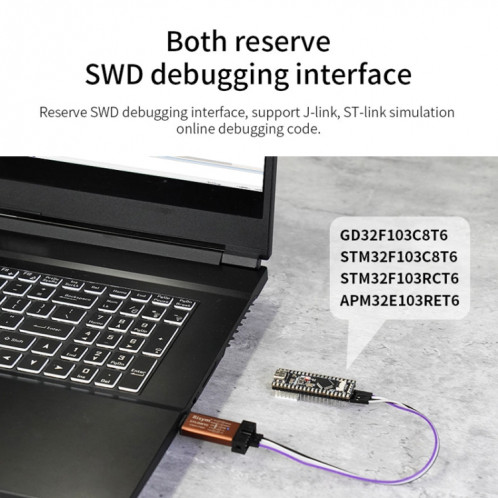

13. Réserver l'interface de débogage SWD, prendre en charge le code de débogage en ligne de simulation J-link, ST-link

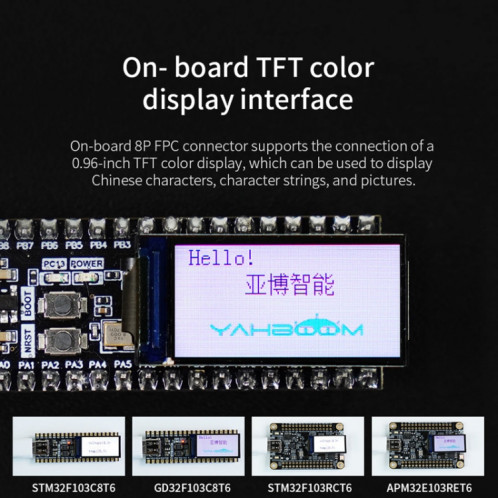

14. Le connecteur FPC 8P intégré prend en charge la connexion d'un écran couleur TFT de 0,96 pouce, qui peut être utilisé pour afficher des caractères chinois, des chaînes de caractères et des images.
15. Taille GD32F103C8T6/STM32F103C8T6 : 18x51mm
16. APM32E103RET6/STM32F103RCT6 taille : 35x55mm
17. Poids GD32F103C8T6/STM32F103C8T6 : 6,7 grammes
18. Poids APM32E103RET6/STM32F103RCT6 : 11,8 grammes

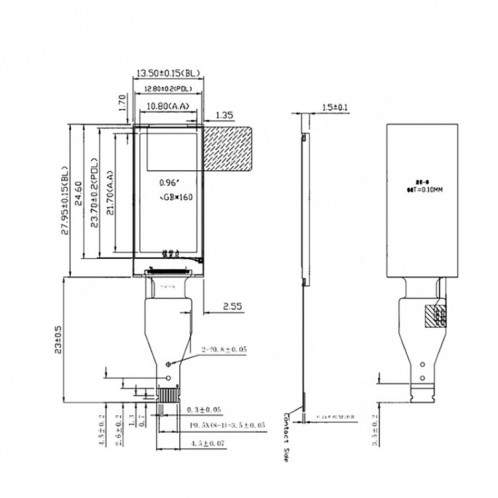

Écran couleur TFT :
1. Taille : 0,96 pouces
2. Matériau : écran LCD HD IPS.
3. Résolution : 80(H)RGBx160(V)
4. Puce du pilote : ST7735S
5. Interface de communication : iic
6. Couleur d'affichage : polychrome
7. Zone d'affichage : 10,8(H)x21,7(V)mm
8. Taille du panneau : 13,5(H)x27,95(V)x1,5(D)mm
9. Pas de pixel : 0,135(H)x0,1356(V)mm
10. Méthode de connexion : type enfichable 8 broches (type enfichable à pas de 0,5 mm)
11. Courant de travail : 20 ma
12. Tension de fonctionnement : 3,3 V
13. Température de travail : -20~70 degrés
14. Type de rétroéclairage : rétroéclairage LED latéral
