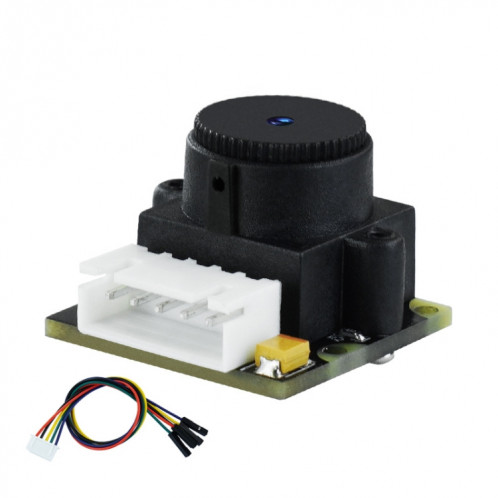

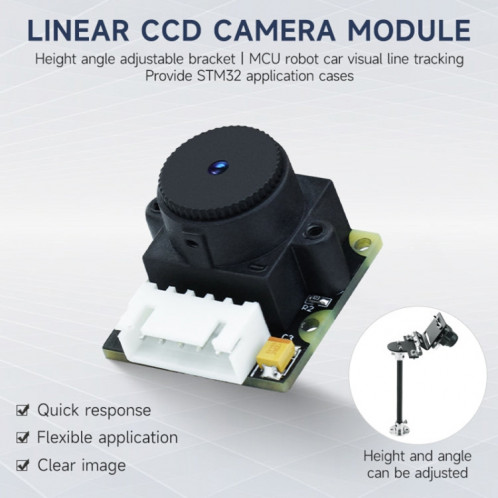

Capteur linéaire de module de caméra CCD à colonne unique Yahboom, modèle : TSL1401

De la marque Yahboom votre produit vous offrira une qualite irreprochable !

1. Tension de fonctionnement : 3,3 V-5 VCC
2. Signal de sortie : 128 x 1 pixels
3. Temps de réponse : 100 ms (routine de test)
4. Équipé d'un objectif : objectif sans distorsion à 56 degrés.
5. Distance de détection : entre 5 et 40 cm (en raison de l'objectif, il ne convient pas aux tests prospectifs longue distance)
6. Occasions d'application : suivi de ligne noire de caméra CCD à puce unique STM32, évitement d'obstacles, inspection de ligne multicanal et autre conception électronique de traitement d'image

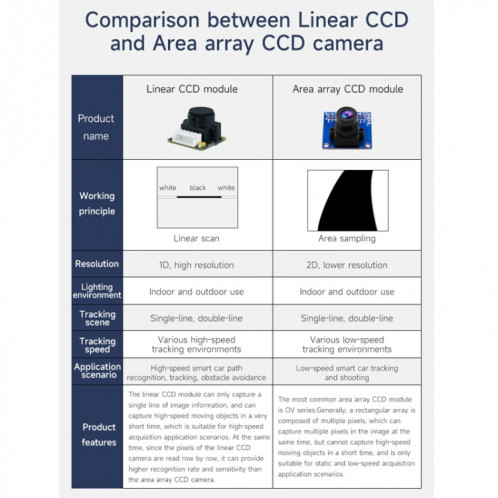

7. Le module CCD linéaire peut collecter les informations d'image de la ligne de masse et extraire les informations caractéristiques de la ligne via l'algorithme de traitement d'image, afin d'obtenir une inspection de ligne de plus grande précision.
8. Adaptabilité plus forte : l'inspection linéaire de la ligne de module CCD n'est pas limitée par les conditions d'éclairage et peut être utilisée dans diverses conditions d'éclairage
9. Évolutivité plus forte : L'inspection de ligne de module CCD linéaire peut s'adapter à différents scénarios d'inspection de ligne en modifiant les algorithmes et les paramètres de traitement d'image pour obtenir des applications plus larges

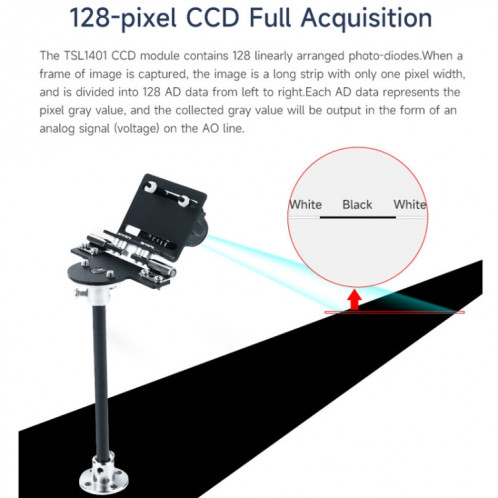

10. Le module CCD linéaire contient 128 photodiodes disposées linéairement. Lorsqu'une trame d'image est prise, l'image est une longue bande avec une largeur d'un seul pixel et est divisée en 128 données AD de gauche à droite, et chaque donnée AD représente un pixel. Valeur de gris, la valeur de gris collectée sera émise sous forme de signal analogique (tension) sur la ligne AO
11. Utilisation d'un CCD à réseau linéaire de 128 pixels, tension de fonctionnement 3,3-5 V, distance de détection 5-40 cm

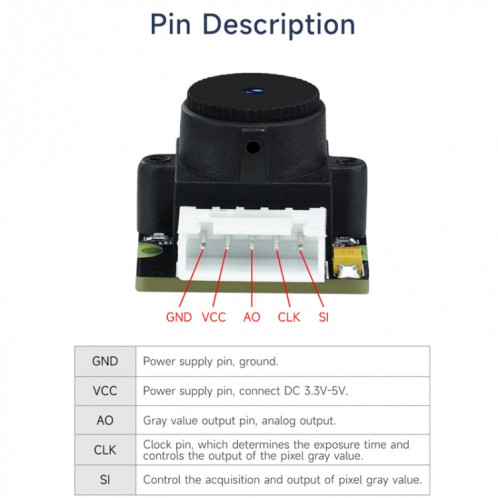

12. Interface de connexion anti-retour 5PIn-XH2.54 intégrée, la distribution des broches est GND, VCC, AO, CLK, SI

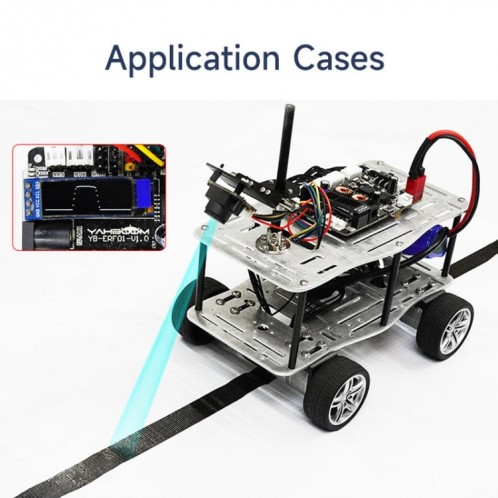

13. Suivi intelligent des voitures pour des vitesses plus élevées

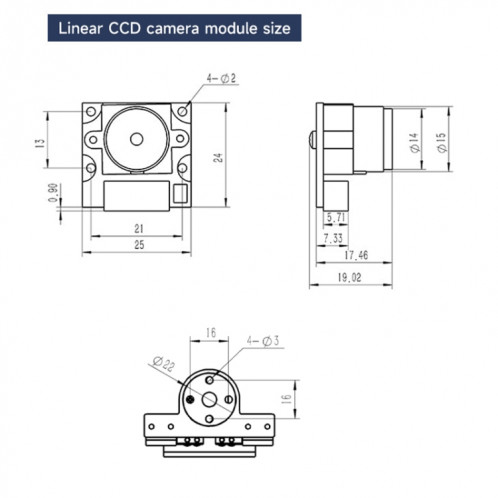

14. Dimensions : 28x26x40mm
15. Poids : 7,2 grammes (module)
Principe de fonctionnement :

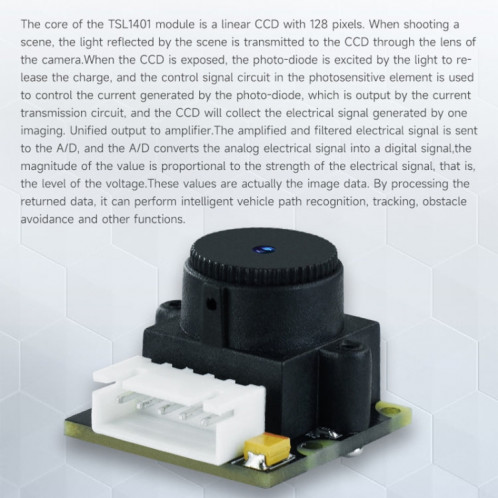

Lors de la prise de vue d'une scène, la lumière réfléchie par la scène est transmise au CCD à travers l'objectif de la caméra. Lorsque le CCD est exposé, la photodiode est excitée par la lumière pour libérer la charge, et le le courant généré par la photodiode est contrôlé par le circuit de signal de commande dans l'élément photosensible. En sortie du circuit de transmission, le CCD va collecter les signaux électriques générés par une imagerie, et les sortir vers l'amplificateur de manière unifiée. Les signaux électriques amplifiés et filtrés sont envoyés à l'A/N, et l'A/N convertit les signaux électriques analogiques en signaux numériques. La taille du signal est directement proportionnelle à la force du signal électrique, c'est-à- dire au niveau de la tension.Ces valeurs sont en fait les données de l'image.En traitant les données renvoyées, il peut être utilisé pour la reconnaissance intelligente de trajectoire de voiture, le suivi et l'évitement d'obstacles.
