Câble de plate-forme USB, programmeur et débogueur pour appareils Xilinx

De la marque Waveshare votre produit vous offrira une qualite irreprochable !

Câble compatible USB pour la configuration en circuit et la programmation de tous les appareils Xilinx

Présentation

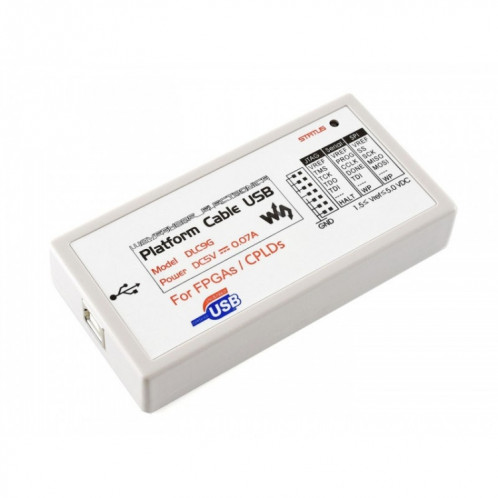

Le Platform Cable USB est un câble compatible USB pour la configuration en circuit et la programmation de tous les appareils Xilinx. Il est compatible avec le câble USB d'origine XILINX Platform.

Caractéristiques
- Les performances
1. Utilisation de la solution CY7C68013A + FPGA, entièrement compatible avec le câble USB de plate-forme XILINX d'origine
2. Programmez tous les appareils Xilinx, y compris les PROM de configuration FPGA / CPLD / ISP
3. Prend en charge la programmation JTAG, Slave-Serial et SPI, pour configurer tous les appareils Xilinx
4. Interfaces avec les appareils fonctionnant à 5 V / 3,3 V / 2,5 V / 1,8 V / 1,5 V
5. Fréquence d'horloge cible en option, prend en charge le réglage automatique de la fréquence du logiciel XILINX
6. Mise à niveau automatique du micrologiciel, il est possible de prendre en charge plus de nouveaux logiciels et appareils publiés
7. Isolation du signal antistatique et multicouche, pour protéger la cible et le programmeur lui-même

- Logiciel pris en charge
1. Xilinx ISE
2. IMPACT
3. ChipScope
4. Vivado

- Périphériques compatibles
1. Appareils FPGA Xilinx : série UltraScale / 7 / Zynq / Kintex / Virtex / Artix / Spartan, etc.
2. Périphériques Xilinx CPLD : XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II, etc.
3. Périphériques Xilinx PROM : Plateforme Flash XCF00S / XCF00P / XL, etc.

État du voyant
1. Rouge : USB connecté
2. Jaune : USB connecté et Vref (la carte cible) est sous tension

Se connecter en commentaire
1. Se connecte au PC : via l'interface USB
2. Se connecter à la carte cible : le câble de plate-forme USB fournit 3 interfaces différentes pour se connecter à la carte cible : JTAG, Slave Serial et SPI. La figure ci-dessous montre les broches des connecteurs des interfaces :

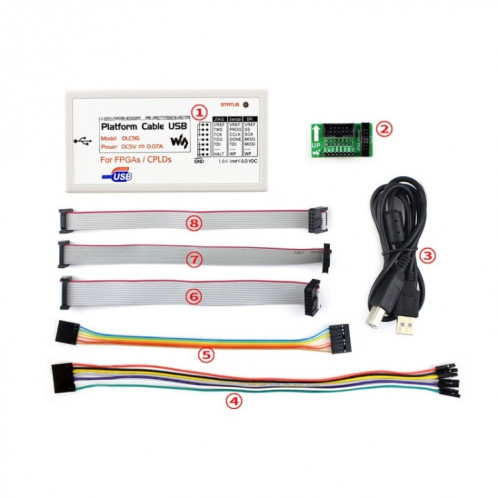

Contenu de l'emballage
1. Câble de plate-forme Unité principale USB x1
2. Adaptateur JTAG x1
3. Câble USB x1
4. connecteur 8 broches vers câble séparé 7 broches x1
5. Câble d'en-tête 8 broches vers connecteur 6 broches x1
6. Câble JTAG à 14 broches (pas de 2,54 mm) x1
7. Câble JTAG à 14 broches (pas de 2 mm) x1
8. Câble JTAG 10 broches (pas de 2,54 mm) x1
