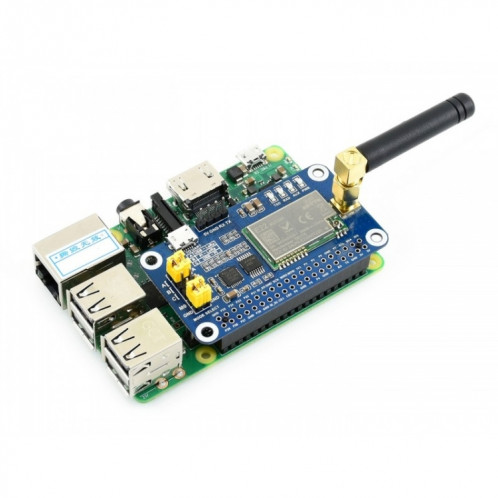

Bande de fréquences Waveshare SX1262 LoRa HAT 915 MHz pour Raspberry Pi, applicable pour l'Amérique / Océanie / Asie

De la marque Waveshare votre produit vous offrira une qualite irreprochable !

Aperçu
1. Ceci est un Pi LoRa HAT basé sur SX1262, couvre la bande de fréquence 915 MHz. Il permet la transmission de données jusqu'à 5 km via le port série.
2. En utilisant la technologie de modulation à spectre étalé LoRa de nouvelle génération, la distance de communication du module est aussi longue que 5 km, prend également en charge la répétition automatique pour transmettre plus longtemps. Les autres fonctionnalités incluent Wake on Radio, la configuration sans fil, la détection de porteuse, la clé de communication, etc.
3. Comparé aux modules LoRa normaux, le SX1262 LoRa HAT a atteint une distance de communication plus longue, un débit plus élevé, une consommation plus faible, une meilleure sécurité et une meilleure anti-interférence. Il convient à diverses applications telles que le contrôle industriel, la maison intelligente, la collecte de données, etc.

caractéristiques
1.En-tête d'extension standard Raspberry Pi 40PIN GPIO, prend en charge les cartes de la série Raspberry Pi
2. Convertisseur USB vers UART CP2102 intégré, pour le débogage série
3. Apportez l'interface de contrôle UART, pour connecter des cartes hôtes comme Arduino / STM32
4. 4x indicateurs LED, facile à vérifier l'état du module
5. Technologie de modulation à spectre étalé LoRa, jusqu'à 81 canaux de signal disponibles, distance de communication plus longue, plus robuste aux interférences
6. Répétition automatique à plusieurs niveaux, convient pour une communication ultra longue portée, permet plusieurs réseaux sur la même région
7. Fonctionnalités de faible consommation d'énergie telles que la veille prolongée et le réveil par radio, idéales pour les applications alimentées par batterie
8. Clé de communication personnalisable qui ne sera pas récupérée, améliorera la sécurité des données utilisateur
9. Support LBT, surveillant le bruit du canal de signal avant de transmettre, améliore métriquement le taux de réussite dans un environnement extrême
10. Prise en charge de l'intensité du signal RSSI indiquant, pour évaluer la qualité du signal, régler le réseau
11. Prise en charge de la configuration des paramètres sans fil, en voyant une commande sans fil / paquet de données, configurer ou récupérer à distance le paramètre du module
12. Prise en charge de la transmission en virgule fixe, diffusion, moniteur de canal de signal
13. Venez avec les ressources de développement et le manuel (exemples pour Raspberry Pi / STM32)

Ce qui est à bord
1.Module LoRa SX1262
2. 74HC125V : traducteur de niveau de tension
3. CP2102 : convertisseur USB vers UART
4. Connecteur GPIO Raspberry Pi : pour se connecter avec Raspberry Pi
5. Port USB VERS UART
6. En-tête UART : pour connecter des cartes hôtes comme STM32 / Arduino
7. Connecteur d'antenne SMA
8. Connecteur d'antenne IPEX
9. Indicateurs :
- RXD/TXD : indicateur UART RX/TX
- AUX : indicateur auxiliaire
- PWR : indicateur de puissance
10. Cavaliers de sélection UART
- A : Contrôlez le module LoRa via USB TO UART
- B : Contrôlez le module LoRa via Raspberry Pi
- C : accès à Raspberry Pi via USB TO UART
11. Cavaliers de sélection du mode LoRa
- Court M0, court M1 : Mode de transmission
- Cour M0, ouvert M1 : Mode configuration
- Ouvrez M0, cour M1 : mode WOR
- Ouvrir M0, ouvrir M1 : mode sommeil profond

spécification
1. Module RF : SX1262
2. Bande de fréquence : 850,125 ~ 930,125 MHz
3. Débit radio : 0,3 kbps ~ 62,5 kbps (programmable)
4. Puissance d'émission : 22.0dBm (10/13/17/22dBm programmable)
5. Recevoir la sensibilité : -147 dBm (taux radio 2,4 kbps)
6. Consommation d'énergie :
- Courant de transmission : 133mA (consommation transitoire)
- Récepteur de courant : 11 mA
- Courant de veille : 2uA (arrêt logiciel du module LoRa)
7. Interface de communication : UART (niveau TTL)
8. Débit en bauds : 1200bps ~ 115200bps (9600bps par défaut)
9. Longueur du paquet : 240 octets (32/64/128/240 octets programmables)
10. Cache : 1000 octets
11. Portée expérimentale : 5 km (condition : sans nuages ​​​​et sauvage, altitude 2,5 m, gain d'antenne 5 dBi, débit radio 2,4 kbps)
12. Alimentation : 5V
13. Niveau logique : 3,3 V / 5 V
14. Température de fonctionnement : -40 ~ 85 degrés C
15. Applications : maison, capteurs industriels, automatisation des bâtiments, compteurs intelligents et plus d'autres applications IoT
16. Dimensions : 7 cm x 12 cm x 2 cm
17. Poids : 69 g
18. Liste de colisage :
- CASQUETTE LoRa SX1262 915MHz x1
- Câble USB de type A vers micro-fiche x1

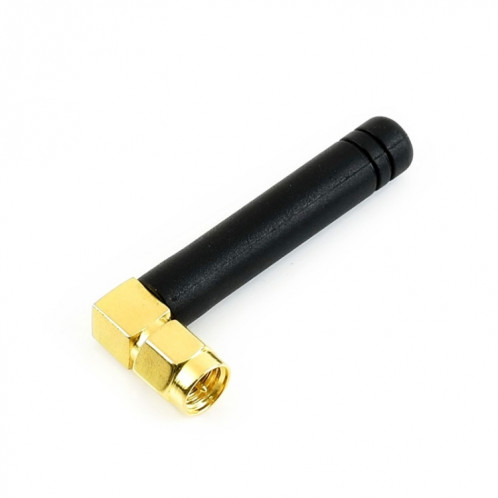

- Antenne 915 MHz x1
