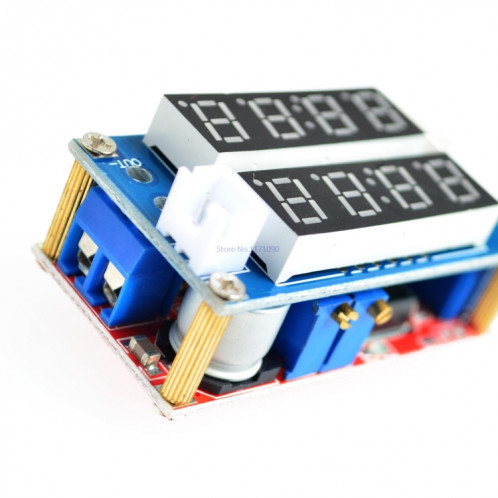

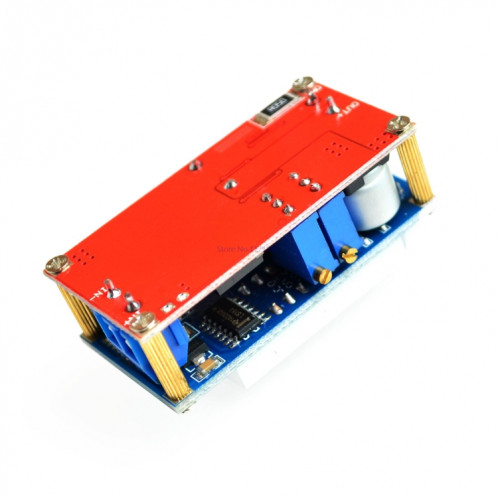

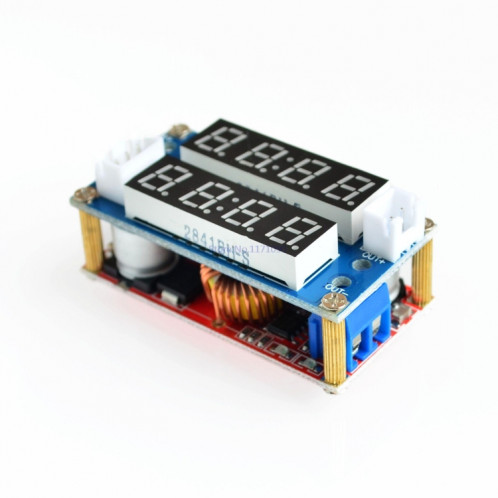

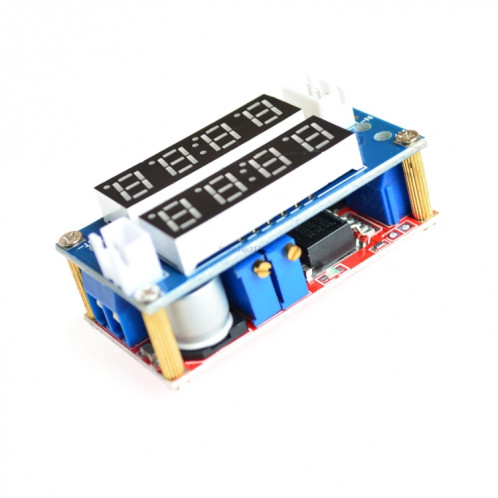

5A courant constant tension constante LED entraînement réglable alimentation batterie Lithium Ion charge courant mètre de tension

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

Commentaire chargeur la batterie :
1. Déterminez la tension de flotteur et le courant de charge de la batterie rechargeable, la tension d'entrée du module ;
2. Ajustez le positionneur de tension constante et ajustez la tension de sortie à environ 5V.
3. Utilisez le bloc de courant du multimètre 10A pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre de courant constant pour que le courant de sortie atteigne la valeur de courant de charge révélée ;
4. Le courant de charge à lumière est expédié par défaut à 0,1 fois le courant de charge (valeur de courant constante).
5. Ajustez le dispositif de position de tension constante pour que la tension de sortie atteigne la tension de flotteur ; Connectez la batterie et essayez de charger.
(1, 2, 3, 4, 5 étapes correspondant à l'alimentation d'entrée du module, la sortie n'est pas connectée à la batterie.)

Commande à courant constant LED
1. Déterminez le courant de fonctionnement et la tension de fonctionnement maximale que vous devez commander les LED ;
2. Ajustez le positionneur de tension constante et ajustez la tension de sortie à environ 5V.
3. Utilisez le bloc de courant du multimètre 10A pour mesurer le courant de court-circuit de sortie et ajustez le potentiomètre de courant constant pour que le courant de sortie atteigne le courant de fonctionnement LED spécifié ;
4. Ajustez le positionneur de tension constante pour que la tension de sortie atteigne la tension de fonctionnement maximale de la LED ;
5. Connectez la LED et testez la machine. (1, 2, 3, 4 étapes sont connectées à l'alimentation du module et la sortie n'est pas connectée à la lumière LED.)

Description du protocole de communication :
1. Ce module a pour fonction de communiquer avec l'ordinateur, ce qui peut faciliter la lecture par l'ordinateur des données de courant et de tension du module.
2. Étant donné que la sortie de ce module est au niveau TTL, il est nécessaire de réaliser la communication avec l'ordinateur, et également de reconvertir ce niveau en RS232 qui peut être reconnu par l'ordinateur. Niveau, vous devez utiliser ce module cp2102 usb vers TTL pour réaliser la conversion.
3. Le protocole de communication est le suivant : Vitesse de transmission : 9600 Bps
- BB CC ADDR 00 XX XX CRC (commande de retour en cours)
- BB CC ADDR 01 XX XX CRC (commande retour tension)
- Où BB CC est l'en-tête de la trame (2 octets)
- ADDR est l'adresse du module (1 octet)
- 00 est la commande courante de lecture (1 octet)
- 01 est la commande de lecture de tension (1 octet)
- XX XX toute valeur (2 octets)
- Contrôle CRC CRC (1 octet)

Propriétés de l'instrument :
1. Taux de rafraîchissement : environ 200 ms une fois
2. Mode d'affichage : Double tube numérique à quatre chiffres 0,28 ''
3. Précision de mesure : 0,1 %
4. Gamme de courant : 0-5A, gamme de tension 5V-30V
5. courant de travail : moins de 15 mA
6. Couleur d'affichage : rouge
7. Impédance d'entrée : 50 milliohms
8. Température de stockage : -10 degrés Celsius à 50 degrés Celsius
9. Taille du produit : 51 mm x 26,3 mm x 10 mm
