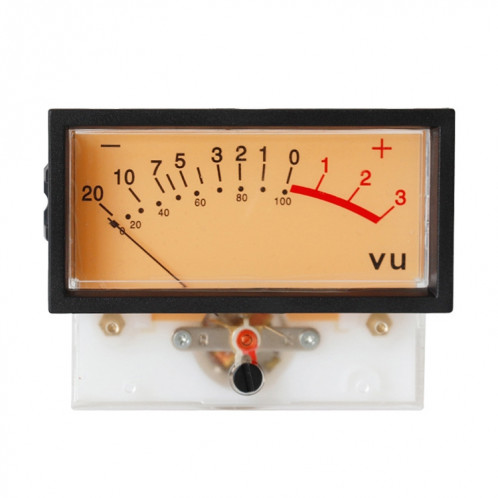

TN-73 VU de haute précision VU Compteur à décharge à décharge plate de décharge à décharge d'alimentation

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

Spécification
1. Pièce mobile : type de bobine mobile
2. Matériaux de pointeur : bandes d'argent nickel
3. Couleur du pointeur : noir
4. Direction du swing de pointeur : de gauche à droite
5. Longueur du pointeur : 30 +/- 1mm de l'axe central jusqu'à la fin de l'aiguille
6. Largeur du pointeur : 0,45 +/- 0,05 mm
7. Sens d'utilisation : Vertical
8. Limite de température de fonctionnement : -10 degrés C à + 60 degrés C RH 35 à 85%
9. Limite de température de stockage : -20 degrés C à + 60 degrés C RH 35 à 85%
10. Condition de soudure : Placez la borne d'environ 3 mm dans une plaque d'étain avec une température de 230 degrés C. Le temps de placement est de 3,5 secondes. Après ce test, 7 à 14 articles restent normaux.
11. Température de soudure : maintenir le pistolet à souder à 350A ?? pendant 3,5 secondes et l'extrémité avant de la borne est d'environ 3 mm de contact avec le pistolet à souder. Après ce test, les articles 7 à 14 restent normaux.
12. Antistatique : Utilisez un chiffon de nylon sec pour tester la surface de couverture transparente dans la même direction pendant trois fois. Marquez la différence de pointeur sous 1/3 de la longueur de l'échelle et revenez à zéro après trois secondes.
13. Spécification de l'ampoule : DC12V 12W

Remarque : Ne mettez pas le compteur à la lumière directe du soleil et stockez le compteur dans la zone d'emballage pour empêcher les corps étrangers d'entrer dans le compteur
performances électriques
1. Conditions de test standard : température 20 degrés C, humidité 70%, aucune différence de résultats de test, il peut également être testé sous la température et l'humidité normales.
2. Diplôme d'influenza électrique : sensibilité du pointeur 1MA +/- 5% à partir de zéro échelle à la balance de la hauteur (position de la pleine échelle)
3. Impédance interne : 50ohm +/- 5%
4. Impédance d'isolation : au-dessus de 500 V DC plus 50 M Ohm pour le circuit de charge de la boîte extérieure du compteur. L'impédance d'isolation entre le boîtier du compteur et le circuit de charge est testée à une tension DC 500V.
5. Position zéro : le compteur est en position standard. L'endroit où l'extrémité avant du pointeur est intégrée au centre zéro échelle est la référence. L'erreur autorisée du chevauchement entre le pointeur et l'échelle zéro est de +/- 1mm.
6. Equalisation: plage d'erreur autorisée de ± 1 mm lorsque la position standard du compteur est inclinée de 90 degrés avant et après l'utilisation.
7. Pointeur de bâton : Ajoutez instantanément trois fois le courant à pleine échelle sur le courant, réduisez lentement à 1/2 de la lecture de la pince électrique, puis le pointeur retournera à 1/3 de la balance.
8. Frottement: la plage d'erreur de point indiquant le point d'indication lorsque le courant électrique est ajouté au compteur et augmenté lentement ou diminué à une certaine valeur.
9. Freinage : Ajouter instantanément 2/3 du courant de la plaque de commande, dans la seconde du début à la position indiquée par le pointeur.
test spécial
1. Test sur la charge : entrez dix fois le courant à pleine échelle toutes les cinq secondes, répétez cette action pendant neuf fois. Chaque fois est de 0,5 seconde, 7 à 14 éléments restent normaux après ce test.
2. Test de vibration : Une fois que le compteur est emballé, il est secoué de haut en bas de 4 mm toutes les 1 000 fois par minute sur la plaque de vibration, 10 minutes dans chaque direction. Après ce test, 7 à 14 articles restent normaux.
3. Test d'impact : le compteur est tombé d'une hauteur de 30 cm sur une carte d'épaisseur de 3 cm après avoir été emballé, et le test a été effectué dans trois directions, XYZ, 7-14 articles restés normaux après ce test.
4. Test de fiabilité : la limite d'électrofluence reste dans la norme après 100 000 entrées de courant de point de correction.
5. Test d'impact sur l'environnement : température 50A ??, humidité 85%, durée 100 heures après ce test 7-14 éléments restent normaux.
6. Test de tension terminale : le terminal doit supporter une tension de 1 kg, pendant 60 secondes.
