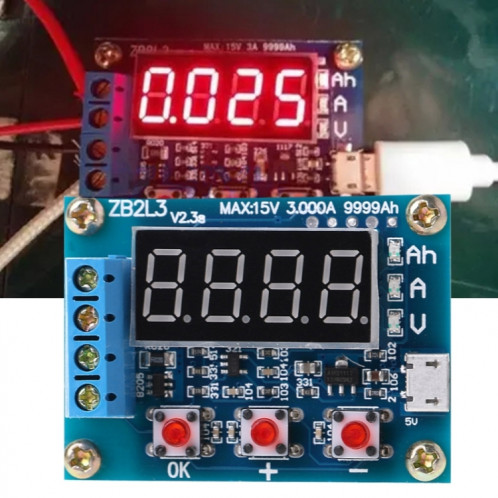

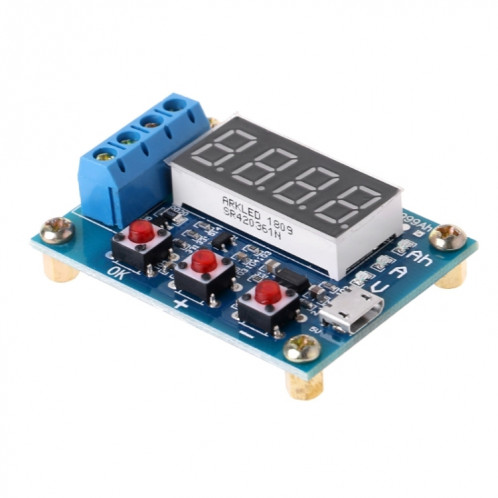

Testeur de capacité de batterie ZB2L3 1.2-12 V 18650 Li-ion Lithium plomb-acide compteur de capacité de batterie testeur de décharge analyseur

De la marque High-Tech Place votre produit vous offrira une qualite irreprochable !

1. Paramètres du module :
- Tension d'alimentation : DC4.5-6V (interface micro USB)
- Courant de travail : pas plus de 70mA
- Tension de décharge : 1,00 V-15,00 V Résolution 0,01 V
- Plage de tension finale : 0,5-11,0 V
- Prise en charge par le courant : pas plus de 3.000A résolution 0.001A
- Erreur de mesure de tension : moins de 1% + 0,02 V
- Erreur de mesure actuelle : moins de 1,2% + -0,002A
- Plage de capacité de la batterie : 9999Ah (1Ah = 1000mAh) 2.
2. Lorsque la valeur est grande, elle est commutée par décalage de la virgule décimale. Lorsqu'il est inférieur à 10Ah, il sera affiché comme X.XXX, lorsqu'il atteint plus de 10Ah, il sera affiché comme XX.XX, et ainsi de suite.
3. Taille du circuit imprimé : 50mmX37mm
4. Taille du produit fini : 50 mm x 37 mm x 17 mm (longueur x largeur x hauteur, y compris la hauteur du pied en cuivre)

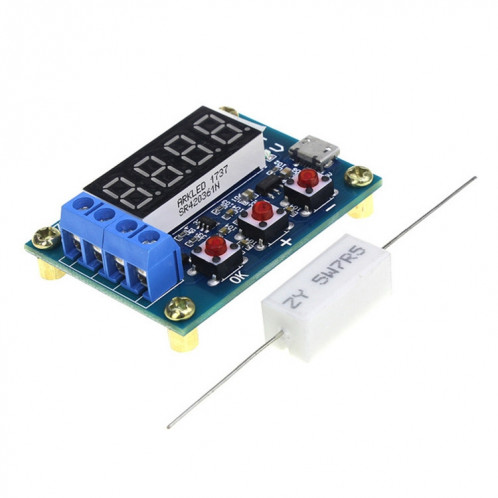

5. Poids de la carte et des accessoires : carte unique 28g (y compris le pilier en cuivre), deux résistances en céramique 5W 9g, résistance 50W environ 27g (y compris le fil)
6. Remarque : afin d'améliorer la précision de la mesure de tension, ce circuit est spécialement conçu avec une polarisation CC. Lorsque le terminal n'est rien connecté, une petite tension s'affiche, ce qui n'affecte pas la mesure réelle. 0V) affichera 0. Si vous voulez comprendre le principe, vous pouvez vérifier le théorème de superposition en génie électrique.
7. Comment utiliser :
- La batterie testée doit d'abord être complètement chargée.
- Connectez le pôle positif de la batterie testée au pôle positif d'entrée et le pôle négatif au pôle négatif de l'entrée. Connectez la charge au pôle positif de sortie et au pôle négatif de sortie, et connectez le testeur micro USB à une alimentation de travail (non disponible pour l'alimentation USB de bureau ou d'ordinateur portable). La tension de la batterie est affichée à ce moment.
- Pour démarrer le test directement, appuyez simplement sur le bouton «OK», le testeur peut automatiquement formuler une tension de terminaison appropriée en fonction de la tension de charge complète de la batterie, et fera clignoter l'affichage 3 fois pour démarrer le test. Besoin de régler manuellement la tension de terminaison, appuyez simplement sur le bouton + ou - pour modifier l'état d'affichage de la tension de la batterie, la tension de terminaison est affichée au début de P, le dos représente la valeur de tension, la résolution est de 0,1 V, après le réglage, appuyez sur OK pour démarrer le test.
- Une fois le test démarré, le testeur activera l'interrupteur électronique qui contrôle la charge. L'affichage des données du processus de test sera affiché entre la capacité de décharge (Ah), le courant de décharge actuel (A) et la tension de la batterie (V). Lorsque la tension de la batterie atteint la tension de terminaison définie, le testeur coupe l'interrupteur de commande de charge, les données d'affichage restent au-dessus de la (Ah) et clignotent rapidement avec le voyant correspondant, la capacité affichée est la capacité de décharge réelle de la batterie, appuyez dessus OK peut arrêter le clignotement et laisser l'affichage de la capacité des données de manière stable. Appuyez à nouveau sur le bouton OK pour revenir à l'état de mise sous tension et remplacez la batterie pour tester la section suivante...
8. Code d'erreur et signification :
- Err1 : la tension de la batterie est supérieure à 15V
- Err2 : la tension de la batterie est Inférieure à la tension de terminaison réglée
- Err3 : la batterie ne supporte pas le courant de décharge de charge ou la résistance interne de la ligne est trop importante
- Err4 : le courant est trop important (le courant dépasse 3,1 A)
- Err5 : Une mauvaise utilisation ou une erreur de câblage a provoqué la combustion de l'appareil et ne peut pas être utilisé (échantillonnage de courant ou interrupteur de commande MOS brûlé)
9. Remarque : Si la batterie est inversée, lorsque la charge est allumée et que le courant de charge est important (environ> 0,8 A), le tube du commutateur de circuit peut être endommagé !
10. Opération d'étalonnage secondaire: Appuyez et conservez trois boutons pour allumer le testeur en même temps, entrez dans le mode d'étalonnage, affichez d'abord le nombre d'enregistrements d'étalonnage, puis entrez dans le programme d'échantillonnage d'étalonnage formel pour afficher 0u0A, puis court-circuitez le Entrez les pôles positifs et négatifs et appuyez sur le bouton OK pour terminer l'affichage de J10u, appliquez une tension CC standard de 10,00 V entre les électrodes d'entrée positive et négative, appuyez sur le bouton OK, puis affichez J2.0A, appliquez à l'électrode négative de sortie (direction d'entrée) et électrode négative d'entrée (direction de sortie) Après un courant continu constant de 2,0 A, appuyez une fois sur le bouton OK pour terminer l'étalonnage. Le testeur vérifiera au préalable les données d’étalonnage. Si les données d'étalonnage sont fiables, il affichera 4 numéros d'étalonnage à tour de rôle, puis quittera. Si le pré-audit estime que les données ne sont pas fiables, supprimez les données et quittez.
